UN1500 Ondergrondse kernboormachine met 1650Nm maximaal koppel en 0-180° Omnidirectionele boor voor 1500m diepte

Merknaam:	SINOCOREDRILL
Modelnummer:	UN1500
Moq:	N.v.t
Betalingsvoorwaarden:	L/C, T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

ISO9001

Het boren Capaciteit:

BQ: 1500m / 1500m / 1000m

Boorhoek:

0-180° Omnidirectioneel

Sollicitatie:

Minerale exploratie; Ondergronds; Tunnel

Spilsnelheid:

0-1400 r/min

Elektrische motor/toerentalvermogen:

90 kW (1450 tpm)

Maximaal koppel:

1650 nm

Markeren:

Ondergrondse kernboormachine 1650Nm koppel

Omnidirectionele boormachine 1500 m diepte

Ondergrondse boormachine met garantie

Productbeschrijving

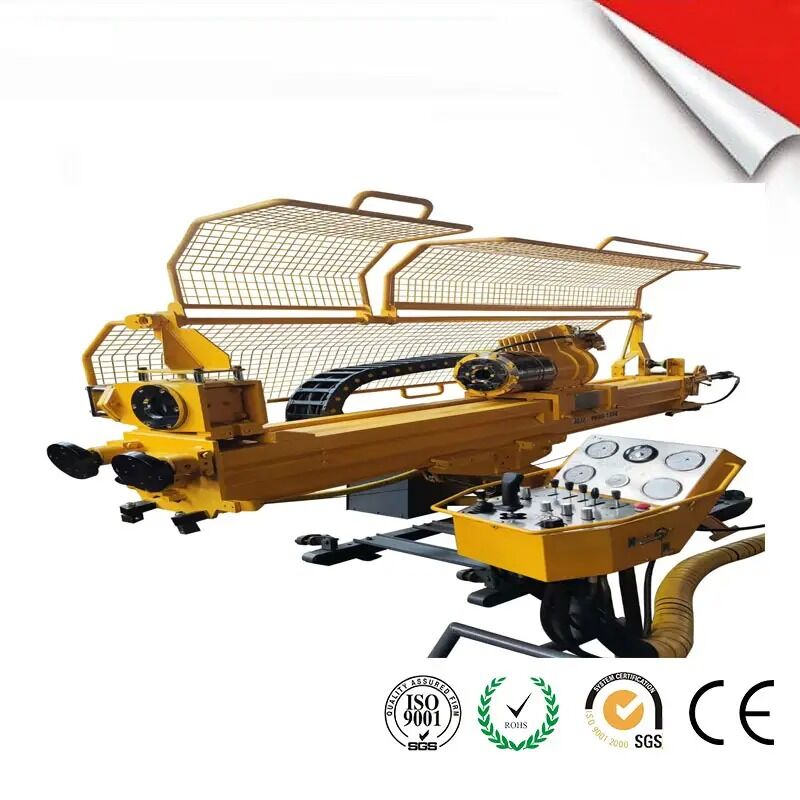

UN1500 ondergrondse kernboorinstallatie

Belangrijkste kenmerken

Mastconstructie met gelijke trek- en duwkracht

De mast fungeert als de ruggengraat van de boorinstallatie. De oliecilinder met dubbele stang is rechtstreeks verbonden met de mast, waardoor de onderhoudskosten worden verlaagd en tegelijkertijd een gelijke trek- en duwkracht wordt geboden. De UN1000 boorinstallatie kan zonder mastaanpassingen omhoog boren. Beide zijden van de mast zijn voorzien van slijtvaste strips, waardoor een lange levensduur en minimale onderhoudskosten worden gegarandeerd.

Stikstofveerhouder

De stikstofveerhouder werkt met hydraulische opening en stikstofklemming. De stikstofoliecilinder biedt een uitzonderlijke levensduur van maximaal 1 miljoen cycli, waardoor de onderhoudskosten van de apparatuur aanzienlijk worden verlaagd. De geïntegreerde koppeling tussen boorkop en houder elimineert het risico dat de boorpijp valt als gevolg van menselijke fouten.

Mechanische aandrijfkopcomponenten

De aandrijfkop vertegenwoordigt de kern van de boorinstallatie. De PHD-boorinstallatie heeft een extra groot lagerontwerp voor verbeterde duurzaamheid. De volledig gesloten versnellingsbak voert boorwerkzaamheden onder verschillende hoeken efficiënt uit. Slips kunnen snel worden vervangen om te voldoen aan de constructievereisten voor B-, N- en H-boorpijpen. De spantang is voorzien van veerklemming en hydraulische ontgrendeling, waardoor de zorgen over olielekkage die vaak voorkomen bij capsuleklauwplaten worden geëlimineerd.

Specificaties

Diameter boorgat	Boordiepte (naar beneden/horizontaal/naar boven)
B	1500m / 1500m / 1000m
N	1100m / 1100m / 600m
H	600m / 600m / 400m

Parameter	Specificatie
Boorhoek	0-180° Omnidirectioneel
Motorvermogen / snelheid	90 kW / (1450 tpm)
Maximale stroom van hoofdpomp	188L/min
Maximale druk van hoofdpomp	30 MPa
Maximale stroom van hulppomp	65L/min
Maximale druk van hulppomp	24 MPa
Voedingsslag	1,8m
Voedingssnelheid	0,8 m/sec
Voedingskracht	108KN
Hefkracht	108KN
Rijmodus	Elektromotor
Binnendiameter van het doorlopende gat van de spil	93 mm
Spilsnelheid	0-1400 tpm
Maximaal koppel	1650Nm
Lier hefkracht	12KN (lege trommel) 4KN (volledige trommel)
Touwcapaciteit	1300m
Touwsnelheid	250 m/min (volle trommel) 90 m/min (lege trommel)
Diameter staaldraad	5 mm
Verschil in werkdruk van de lier	20 MPa
Houdertype	Stikstofoliecilinder
Maximale diameter van het doorlopende gat van de houder	170 mm (afdekking verwijderd)
Axiale klemkracht	118KN
Maximale druk van modderpomp	10 MPa
Maximale stroom van modderpomp	160L/min
Totale afmeting boorinstallatie (L×B×H)	3800×980×1890mm
Afmetingen krachtcentrale (L×B×H)	2080×1100×1660mm
Afmetingen bedieningsplatform (L×B×H)	420×700×1100mm
Bedgewicht	1900KG
Gewicht van het voertuig	1100KG
Bediening Platformgewicht	80KG

Extra functies:

Beschermnetten garanderen de veiligheid van de operator
Een oliecilinder van composiet met dubbele stang maakt het kortste machinelichaam en de maximale slag mogelijk, waardoor constructie met boorpijpen van 3 meter mogelijk is om de werkefficiëntie te verbeteren, met constante snelheid en gelijke duw- en trekkracht
Het elektrische besturingssysteem is uitgerust met meerdere beveiligingen om de veiligheid van apparatuur en persoonlijke veiligheid te garanderen
De mechanische veerklauwplaat is betrouwbaar en duurzaam, waardoor het probleem van gemakkelijke olielekkage van capsuleklauwplaten effectief wordt opgelost
De powermodule is eenvoudig aan te passen aan de locatie
Kopie van U6 Atlas Copco Eprioc

Sollicitatie

De ondergrondse kerninstallaties van Sinocoredrill hebben een geavanceerd, veelzijdig en compact ontwerp dat ze ideaal maakt voor ondergrondse omgevingen en een breed scala aan toepassingen.
