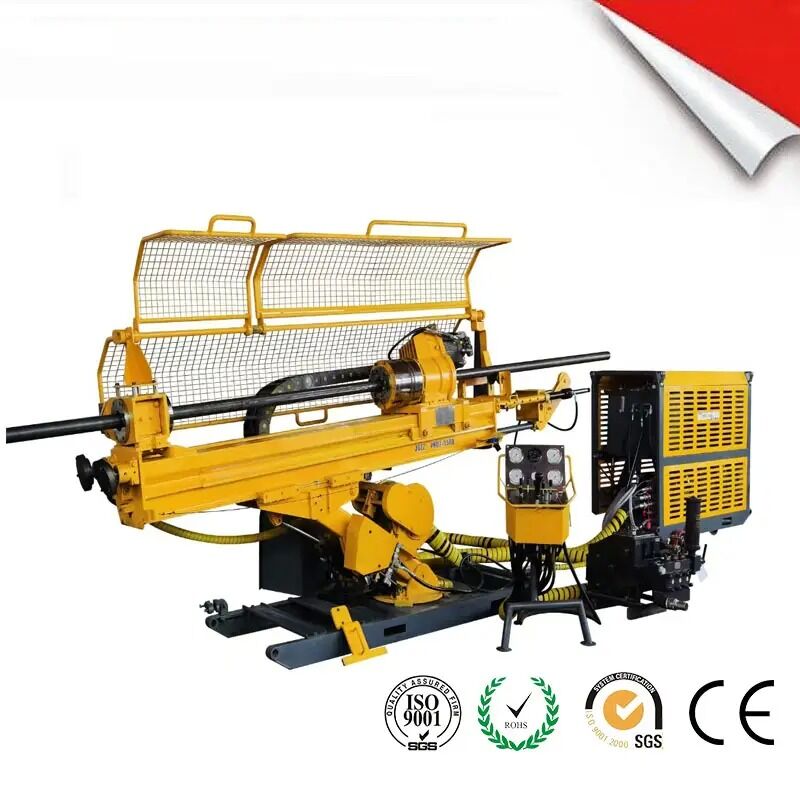

UN1000 Ondergrondse Kernboormachine

Merknaam:	SINOCOREDRILL
Modelnummer:	UN1000
Moq:	N.v.t
Betalingsvoorwaarden:	L/C, T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

ISO9001

Het boren Capaciteit:

BQ1300M; NQ1000M; HQ500M

Sollicitatie:

Minerale exploratie; Ondergronds; Tunnel

Elektrische motor/toerentalvermogen:

75 kW (1450 tpm)

Maximaal koppel:

1650 nm

Spilsnelheid:

0-1400 r/min

Boorhoek:

0-180° Alle richtingen in de ruimte

Markeren:

Ondergrondse kernboorinstallatie

UN1000 ondergrondse boorinstallatie

kernboorinstallatie met garantie

Productbeschrijving

Belangrijkste Kenmerken

Maststructuur met Gelijkmatige Trek- en Duwkracht

De mast is de ruggengraat van de boorinstallatie. De dubbele uitgaande stangoliecilinder is direct verbonden met de mast, wat onderhoudskosten kan verlagen en een gelijkmatige trek- en duwkracht kan bieden. De UN1000 boorinstallatie kan naar boven boren zonder enige aanpassing aan de mast. De twee zijden van de mast zijn voorzien van slijtvaste strips, wat zorgt voor een lange levensduur en lage onderhoudskosten.

Stikstofveerhouder

De stikstofveerhouder wordt hydraulisch geopend en geklemd door stikstof. De levensduur van de stikstofoliecilinder kan oplopen tot 1 miljoen keer, wat de onderhoudskosten van de apparatuur aanzienlijk verlaagt. De koppeling tussen de boorkop en de houder kan het risico op vallende boorbuizen door menselijke fouten voorkomen.

Mechanische Power Head Componenten

De power head is de kern van de boorinstallatie. De PHD boorinstallatie maakt gebruik van een extra groot lagerontwerp om de duurzaamheid te verbeteren. De versnellingsbak is volledig afgesloten, waardoor boorwerkzaamheden onder verschillende hoeken gemakkelijk kunnen worden uitgevoerd. De klemmen kunnen snel worden vervangen om te voldoen aan de constructie-eisen van B, N en H boorbuizen. De boorkop wordt geklemd door veren en hydraulisch ontgrendeld, zonder de zorg voor olielekkage van capsuleboorkoppen.

Specificaties

Boorgatdiameter	Boordiepte (naar beneden/horizontaal/omhoog)
B	1300m / 1300m / 800m
N	1000m / 1000m / 500m
H	500m / 500m / 300m
Boorhoek	0-180° Omnidirectioneel
Motorvermogen / Snelheid	75kW / (1450rpm)
Maximale Doorstroming Hoofdpomp	145L/min
Maximale Druk Hoofdpomp	30MPa
Maximale Doorstroming Hulppomp	65L/min
Maximale Druk Hulppomp	24MPa
Voedingsslag	1.8m
Voedingssnelheid	0.8m/s
Voedingskracht	108KN
Hefkracht	108KN
Aandrijfmodus	Elektromotor
Binnendiameter Spindel Doorvoer Gat	93mm
Spindelsnelheid	0-1400rpm
Maximaal Koppel	1650Nm
Lier Hefkracht	12KN (Lege Trommel) 4KN (Volle Trommel)
Lier Capaciteit	1300m
Lier Snelheid	250m/min (Volle Trommel) 90m/min (Lege Trommel)
Diameter Staalkabel	5mm
Lier Werkdrukverschil	20MPa
Type Houder	Stikstofoliecilinder
Maximale Doorvoer Diameter Houder	170 (Deksel Verwijderd)
Axiale Klemmkracht	118KN
Maximale Druk Modderpomp	10MPa
Maximale Doorstroming Modderpomp	160L/min
Boorinstallatie Totale Afmetingen (L×B×H)	3800×980×1890mm
Krachtstation Afmetingen (L×B×H)	2080×1100×1660mm
Bedieningsplatform Afmetingen (L×B×H)	420×700×1100mm
Gewicht Bed	1900KG
Gewicht Krachtvoertuig	1100KG
Gewicht Bedieningsplatform	80KG

Beschermende netten zorgen voor de veiligheid van de operator.
Dubbele uitgaande stang composietoliecilinder zorgt voor de kortste machinebody en maximale slag, waardoor constructie met 3m boorbuizen mogelijk is om de werkefficiëntie te verbeteren, met constante snelheid en gelijkmatige duw- en trekkracht.
Het elektrische besturingssysteem is uitgerust met meerdere beveiligingen om de veiligheid van apparatuur en personen te garanderen.
De mechanische veerboorkop is betrouwbaar en duurzaam, en lost effectief het probleem van olielekkage van capsuleboorkoppen op.
De power module is gemakkelijk aan te passen aan de locatie.
Kopie van U6 Atlas Copco Eprioc.

Toepassing

Sinocoredrill's ondergrondse kernboormachines hebben een geavanceerd, veelzijdig en compact ontwerp, waardoor ze ideaal zijn voor de ondergrondse omgeving en een breed scala aan toepassingen.
