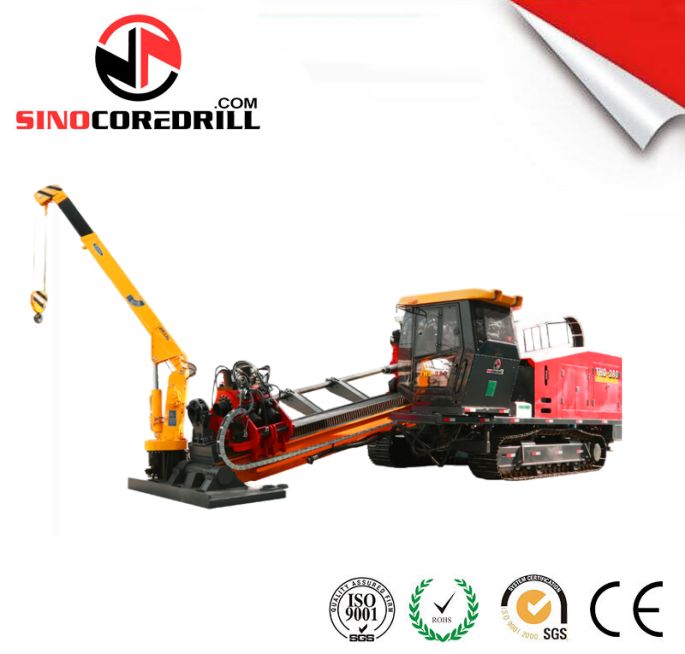

THD-280 horizontale richtingsboormachine voor grote diameter project zonder sloot

THD-280 horizontale richtingsboormachine voor projecten zonder sloot met grote diameter

Krachtig, nauwkeurig, gebouwd voor uitdagende trenchloze projecten.

SINOCOREDRILL's THD-280T Horizontal Directional Drilling Rig is een state-of-the-art HDD-systeem dat is ontworpen om te voldoen aan de eisen van grote ondergrondse pijpleidingsinstallaties in stedelijke, industriële,en infrastructuur over landOntworpen met hoge stuwkracht, koppel en intelligente besturingsfuncties, is de THD-280T gebouwd voor uitdagende geologische formaties en langeafstandsgrenzen.

Belangrijkste technische specificaties

• Nominaal koppel: 65.000 Nm

• Maximale terugtrekkingskracht: 2800 kN

• Maximale stuwkracht: 2800 kN

• Rotatiesnelheid: 0 ̊100 t/min (stapsloos, 2-versnellingsverstelbaar)

• Dieselmotorvermogen: 390 kW @ 2200 tpm

• Boorstaaflengte: 6 meter

• Hoofdspindel doorgatdiameter: 76 mm

• Aandrijving: rack en pinnen

• Hydraulisch systeem: volledig automatisch, belastingsgevoelig

• Besturingsmodus: geïntegreerde bedieningsconsole met realtime monitoring

Hoge prestaties onder veeleisende omstandigheden

Met een nominale koppel van 65.000 Nm levert de THD-280T de rotatievermogen die nodig is om door dichte rotslagen, harde klei, grind en gemengde grond te boren.De 2800 kN aan stuwkracht en terugtrekkingskracht zorgt ervoor dat lange overtochten, snelwegen of dichtbevolkte stedelijke gebieden worden efficiënt en nauwkeurig uitgevoerd.

Het tweestaps variabele rotatiesysteem zorgt voor een soepele stroomtoevoer en een nauwkeurige richtingscontrole, waardoor de gebruikers zich gemakkelijk kunnen aanpassen aan de booromstandigheden in realtime.Dit maakt de THD-280T ideaal voor directionele boorwerkzaamheden in olie- en gasleidingen, stroomkabels, waterleidingen en glasvezelinstallaties.

Slimme techniek voor efficiëntie van de exploitant

De volledig afgesloten bedieningscabine is uitgerust met een intuïtief bedieningspaneel, digitale bewakingsinstrumenten,en een ergonomische indeling voor lange dienstenAlle operationele gegevens zoals koppel, druk, terugtrekkingskracht en rotatiesnelheid worden in realtime weergegeven.

Als optie is een hydraulische automatische staaflader beschikbaar, waardoor de arbeidsintensiteit wordt verminderd en de leidingverwerking wordt versneld.Het ontwerp van de 6-meter lange boorstaaf verbetert de efficiëntie door de frequentie van de wissel van de staaf te verminderen en de stilstand te minimaliseren.

Robuuste structuur en betrouwbare onderdelen

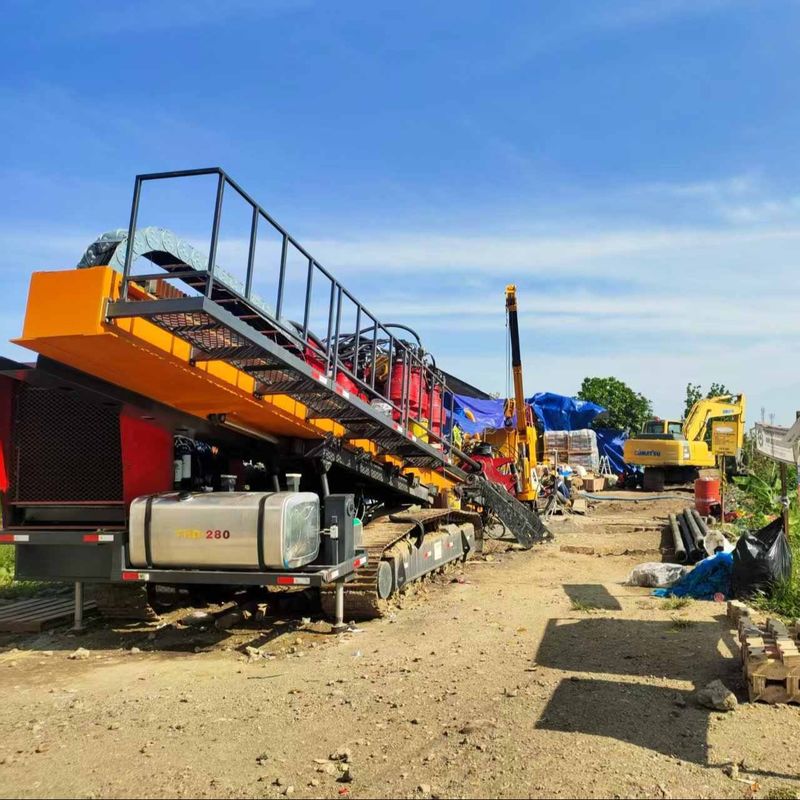

De THD-280T beschikt over een duurzaam rack-and-pinion aandrijfsysteem, dat een superieure slijtvastheid biedt en een hoge positioneringsnauwkeurigheid behoudt.De machinebasis is gemonteerd op een versterkt stalen spoorplatform, waardoor het gemakkelijk kan manoeuvreren in verschillende terreinomstandigheden, waaronder modderige, rotsachtige en hellende bouwplaatsen.

De hoofdspindel met een 76 mm doorgat biedt een ruime ruimte voor modderstroom en gereedschapsopties.Dit maakt een naadloze integratie mogelijk met een breed scala aan werktuigen en vloeistofbeheersystemenDe rig is ook compatibel met industriestandaard boorbuisdraad en HDD-accessoires.

Geïntegreerd modder- en circulatiesysteem

Om langeafstandsgraafloos boren te ondersteunen, kan de THD-280T worden gecombineerd met een compleet moddermeng- en recyclingsysteem.Deze eenheden zijn ontworpen om een constante vloeistofdruk te behouden en snijwonden efficiënt te verwijderen, waardoor de boorgatwanden worden beschermd en de boorweerstand tot een minimum wordt beperkt.

Geavanceerde filtratiesystemen helpen de levensduur van pompen en kleppen te verlengen, terwijl intelligente stroomregeling afval en milieu-impact vermindert.voor extra stabiliteit kunnen optioneel booraanvullende stoffen en polymeren worden geïntegreerd.

Toepassingen in verschillende sectoren

De THD-280T HDD-rig is geschikt voor een breed scala aan grafloze toepassingen, waaronder:

• Gemeentelijke pijpleidingsovergangen
  (water, gas, riool)

• Elektrische en telecommunicatieleidingen

• Installaties voor olie- en gasleidingen

• Oversteken van rivieren en snelwegen

• Uitbreiding van de stedelijke infrastructuur

• Connectiviteit op industriële terreinen

Het is vooral handig bij projecten die horizontale booringen op lange afstand, een hoge draagcapaciteit of installaties in gevoelige of overvolle omgevingen vereisen waar open graven niet haalbaar is.

Gebouwd voor wereldwijde normen en levensduur

SINOCOREDRILL ontwerpt en produceert zijn HDD-platforms onder strenge kwaliteitscontrole en internationale certificering.het garanderen van een lange levensduur en minimale onderhoudskostenHet modulaire ontwerp maakt ook de veldservice toegankelijker en efficiënter.

Onderdelen, technische ondersteuning en opleidingsdiensten zijn gemakkelijk verkrijgbaar via ons wereldwijde servicenetwerk, met speciale dekking in Zuidoost-Azië, het Midden-Oosten en Latijns-Amerika.

Waarom de THD-280T?

• Bewezen prestaties in veeleisende omgevingen zonder loopgraven

• Hoogwaardig, nauwkeurig constructieontwerp

• Intelligent hydraulisch en besturingssysteem

• Aanpasbaar met staafladers, modderunits en automatiseringskits

• Ondersteund door het professionele ondersteuningsteam van SINOCOREDRILL
