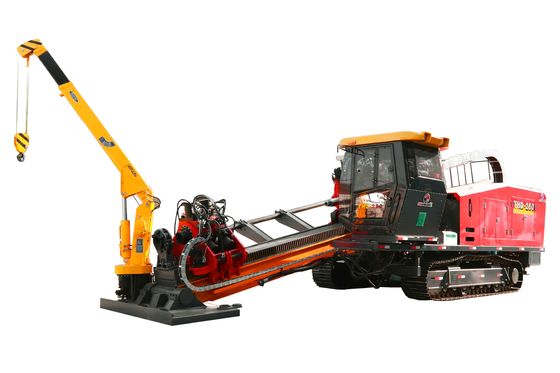

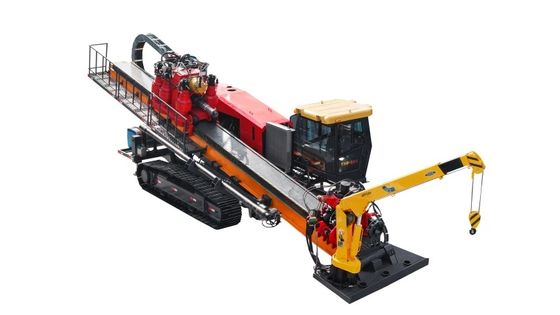

280T Smart Operating Cabin met real-time monitoring horizontale richting boormachine

280T Smart Operating Cabin met real-time monitoring horizontale richting boormachine

Productoverzicht:

De motor is gebaseerd op de National Stage III-compliant 390kW Weichai turbocompressor common rail dieselmotor, met een vermogen van 530 pk.Het hydraulische systeem maakt gebruik van een gesloten + open intelligent ladingsverdelingssysteem met twee circuits, waardoor optimale prestaties worden gewaarborgd voor voortstuwing, terugtrekking en rotatie onder complexe omstandigheden.Het stuwkracht- en terugslagsysteem is uitgerust met een 280-ton 6-stadium versnellingsbak aandrijving met een 3-stadium-minder verstelbare transmissie.Het trackschassis overwint met gemak hellingen van 30°, het rotatiesysteem levert een ultra-hoog koppel van 60.000 Nm en een snelle terugtrekkingsmodus van 25.000 Nm.Het doel van het project is het verbeteren van de efficiëntie van de "single-pass-drilling".Autocentrerende klemgreep met 70.000 Nm startkoppel en 140.000 Nm uitvalkoppel, versnelt de staafwisselingen met 40 seconden.Kraan aan boord, een slimme bedieningskamer met real-time monitoring van meer dan tien gegevenspunten.gecombineerd met een uitgebreid operationele gezichtsveld, , veiligheid en operationele efficiëntie worden geprioriteerd.

Typische toepassingen:

• Installatie van stedelijke en plattelandstelecomkabel

• Gas- en waterleidingen onder wegen of rivieren

• Het leggen van elektrische leidingen in overvolle gebieden

• Gemeentelijke infrastructuurprojecten op middellange termijn

Optioneel:

• met een breedte van niet meer dan 50 mm

• Aanpasbare cabine van de operator

• GPS-gebaseerd tracking systeem

• Aan boord gemengd en modderrecycling systeem

Push/Pull aandrijving

Maximale druk-/trekcapaciteit: 6 versnellingen, 280 ton

Push/Pull-systeem: rack en pinnen,

4 versnellingen; 3 stap-minder instelbare

I versnelling: 8 m/min

II versnelling: 18 m/min

III versnelling: 30 m/min

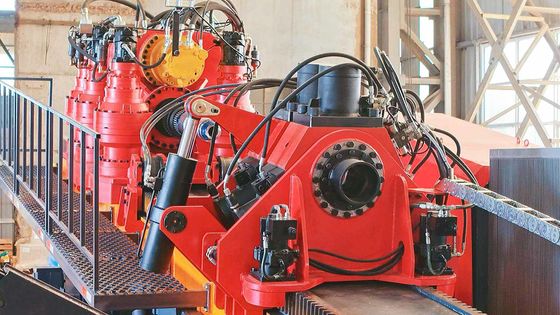

Rotatie

Rotatiesysteem: tandwiel aandrijving, 2 stappen-minder snelheidsregeling.

Max. Rotatie-koppel

I versnelling: 60000Nm @ 40 r/min

II versnelling: 25000Nm @ 100 r/min

Motorvermogen

Vervaardiger: Weichai Power Co., Ltd.

Nominale waarde:390kw/2100 r/min

Operatietoestand: duwen/trekken en draaien kunnen voldoen aan de bovengenoemde nominale maximale prestatie-indices.

Hydraulisch systeem

Rotary push-pull gesloten systeem, hulpcircuit adopteert open belasting sensing systeem.

Operatiekamer

Operatiekamer voor twee personen, ingebouwde werktafel met hoofdmachine

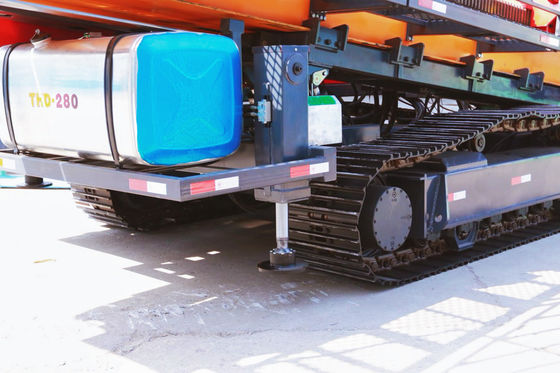

Kruiper

Caterpillar kettingrailvorm

Klimhoek van de kruiper: 25 graden

Krabbelsnelheid: 2,5 km/uur.

Mast

Maas lassen type structuur, mast kan worden verhoogd aan de voorzijde voor het gemak van de machine

Hoek van de mastenpenetratie: 8°~16°

Granen

3T rechte arm kraan, werkstraal 6 m.

Boorstaaf

Boringpijplengte tot 6 meter, diameter van 127 mm schroef NC50, OD van adapter :165 tot 168 mm

Voetklem:

Voetklem: verstelbare afstand, nauwkeurige, stabiele en betrouwbare boeien.

De boeien automatisch centralizeert en houdt de boeien

Max. Maakend koppel: 70000Nm

Max. breektoment: 140000Nm

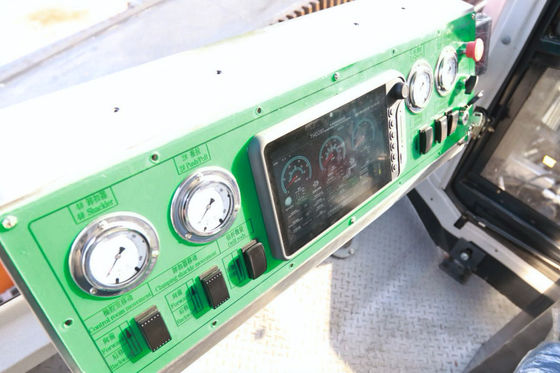

Accessoires: druk, stroom, snelheid en andere meer dan 10 gegevens worden rechtstreeks in de operatiekamer aangegeven, gemakkelijk te analyseren en te beoordelen van de toepassingssituatie.

Hoofdgewicht van de machine: 34 ton

Afmeting:12.5 mX3.15 mX3.3 m
