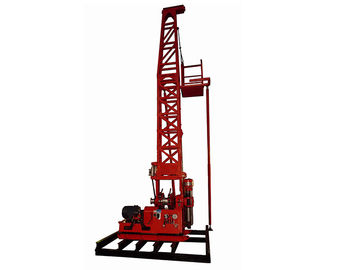

300m de Boringsinstallatie van de Askern met Toren GXY- 2T/gxy-2BT/gxy-2CT

Gxy-2CT

Gxy-2T

Gxy-2BT

Het boren Diepte m

200~300

300~600

300~600

Boordiameter mm

φ42mm; φ50mm

φ42mm; φ50mm

φ42mm;  φ50mm  φ 60mm

As het Boren Snelheid (r/min)

Voorwaartse Snelheid t/min 56~996

Omgekeerde Snelheid t/min 44; 206

Voorwaartse Snelheid t/min 70~1241

Omgekeerde Snelheid t/min 55; 257

Voorwaartse Snelheid t/min 56~998

Omgekeerde Snelheid t/min 44; 207

Maximum torsie van as

2500N.m

2760N.m

3500N.m

Maximum trekkrachtkracht van as (KN)

60

72

72

Maximum dringende kracht van as (KN)

45

54

54

Asslag mm

500

600

600

1nside diameter van as (mm)

Φ53

Φ68

Φ93

Maximum het opheffen capaciteit

(kabel met lage snelheid en enige)

30kN

30kN

30kN

Diameter van staalkabel

φ16mm

φ16mm

φ16mm

Trommelcapaciteit

50m

50m

50m

Het opheffen Snelheid van

(enige kabel en enige laag)

0,41; 0,73; 1.15; 1.58m/s

0,41; 0,73; 1.15; 1.58m/s

0,41; 0,73; 1.15; 1.58m/s

Machtsmotor (kW)

Motor y180m-4 (18,5)

Dieselmotor 2100 (17,6)

Motor y180l-4 (22)

Dieselmotor 4100 (40)

Motor y180l-4 (22)

Dieselmotor 4100 (40)

De mobiele cilinder stookt mm op

465

465

465

Machinegrootte (LxWxH):

2090x850x1500mm

2160x950x1800 mm

2200x950x180mm

Gewicht kg

900

1000

1200

Het boren Torenhoogte m

7.6m

7.7m

7.7m

Het boren de grootte mm van de Torenbasis

2800x2800

2800x2800

2800x2800

De boortoren past Hoek aan

45~90°

45~90°

45~90°
