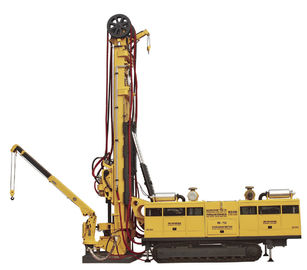

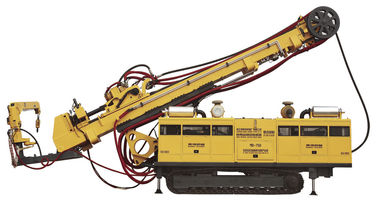

Roterende CBM Boringsinstallatie met Hydraulische Kruk/Modderpompen voor Boringsinstallaties

Roterende CBM Boringsinstallatie met Hydraulische Kruk/Modderpompen voor Boringsinstallaties

Ⅰ. Boorcapaciteit

Ⅱ. Hoofdmachinemacht
De belangrijkste machine die met Weicai-dieselmotor wordt uitgerust.
Motormacht: 275KW roterende Snelheid: 2200r/min
De belangrijkste machine wordt goedgekeurd met twee dieselmotoren in dubbele machtsstructuur.
Totale Macht: 550KW
Maximum stroomtarief: 560L/min voor dicht type hydraulisch systeem.
Maximum stroomtarief: 630L/min voor open type hydraulisch systeem.

Ⅲ. Boorhoofd
In de goedkeuring van hoge torsie met lage snelheid steplessly verzendt de hydraulische pomp, in 2 regelbaar.
Geschatte Torsie 34000N·m Roterende Snelheid 85r/min, verzendt steplessly regelbaar
Geschatte Torsie 17000N·m Roterende Snelheid 170r/min, verzendt steplessly regelbaar
De installatie keurt de Hydraulische motoren van vier reeksenpoclain die in Franch met een tegen shackling torsie 42000N worden gemaakt goed·m.
Eerste toestelvermindering die aan het boorhoofd wordt goedgekeurd met het hoogste drijven; De holle as is in Φ75 mm-diameter, goedkeurend drijvende structuur met de structuur van de de lentebevochtiging.
De schommelingshoek van boorhoofd is 0-45°, en de horizontale bewegende slag is 0.75m.
Het getelegrafeerde richtingcontrolesysteem wordt opgezet op as voor de richting-veranderende boring van de hellingsmijn.

Ⅳ. De duw en het Trekken van Kracht van Boorinstallatie
Het opheffen capaciteit: De machine is in 75 ton Max. het opheffen capaciteits met hoogste het opheffen snelheid bij 35m/min,
de snelheid is stepless regelbaar.
Het voeden Kracht: De machine is in 16 ton Max. het voeden kracht met hoogste het voeden snelheid bij 110m/min,
de snelheid is stepless regelbaar.
Twee oliecilinders worden samen voor het duwen en het trekken met Max. goedgekeurd die & slag 11.8m voeden trekken.

Ⅴ. Sluitingen
Het open-typeuiteinde van oliecilinder het vastklemmen de structuur wordt goedgekeurd om het Maximum schroeven van torsie 100000 N te bereiken·m en het Maximum schroeven op torsie 50000 N·m.

Ⅵ. Het verankeren van blok
Grootste het openen dia is Φ650 mm.

Ⅶ. Hydraulische Kruk
Hoofdkruk:
Maximum het opheffen capaciteit: 3 ton (Naakte Trommel)
Dia van de staaldraad: 10mm
Kabelcapaciteit: 120m
De maximum het opheffen capaciteit is 60m/min, is het stepless shiftable.

Hulpkruk:
Maximum het opheffen capaciteit: 1.5 ton. (Naakte Trommel)
Dia van de staaldraad: 8mm
Kabelcapaciteit: 1500m
De enige draad het opheffen snelheid is 0280m/min, is het stepless regelbaar en gebruikt voor lift
en zet het ontdekken van apparaten op.

Ⅷ. Andere
1. Modderpomp
Het is hydraulisch gedreven met stepless regelbaar stroomtarief.
Het maximum stroomtarief bij 0600L/min en de Maximum druk zijn MPa 10.
2.Flow tarief van Schuimpomp: 01L/min
3.Flow tarief van Smeringspomp: 0-15L/h
4.  Chassis:
Goedgekeurde kruippakje-type chassis, die in twee - snelheid met de maximum snelheid bij 3km/h. reizen.
5. aan boord van Diesel Tank:  700L
6.Hydraulic olietank:  800L
7.Dimensions (L*W*H):  12500mm*3200mm*3400mm
8.Overall gewicht:  38 ton
