Productdetails:
|
Type: | Het verticale TYPE van het TOESTELrekken van de Boringsinstallatie | MOTOR: | Dieselmotor |
---|---|---|---|
Het boren Capaciteit: | φ102 (4“)/φ127 (5“)/φ140 (5 1/2“) | Chassistype: | Opgezet kruippakje of vrachtwagen |
MACHTS HOOFDslag: | 13M | Mast: | 3.2m |
Hoog licht: | 3700m de hoogste installatie van de aandrijvingsboring,3700m hoogste aandrijvingsbooreiland,iso9001 de hoogste installatie van de aandrijvingsboring |

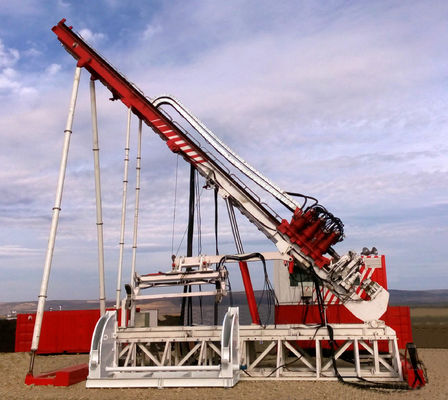

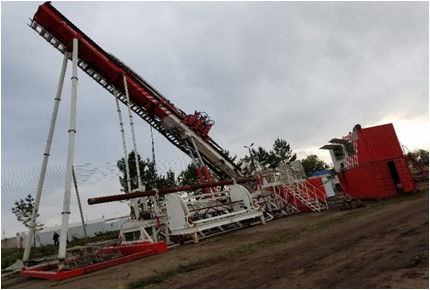

3700m de Hydraulische Hoogste Olie en het Gas van Aandrijvings Verticale Boorrig gear racks type for
Beschrijving:
TYC-installatie van de reeks is de verticale boring in binnen- en buitenland een nieuw pas ontwikkeld type door ons bedrijf op basis van vele jaren van ervaring in de productie en de productie van trenchless boringsinstallatie in het bouw en productieproces van aardolie en steenkolenbeddingsmethaan, volgens de kenmerken van de bouw van de boringsinstallatie op olie en gasvelden.
Eigenschap:
Het installatieontwerp is redelijke, volledige, superieure prestaties (voltooi reeks van materiaal: hoofdmotor, controlekamer, krachtcentrale, enz.).
Het wordt hoofdzakelijk gebruikt voor het boren van oliebronnen, steenkolenbeddingsmethaan, schaliegas en aardgas in rechte geneigde Putten. Het heeft de voordelen van compacte structuur, geschikt vervoer, hoge graad van automatisering en lage bouwskosten. Het kan ook voor trenchless ondergrondse pijpleiding worden gebruikt leggend techniek.
Machineeigenschappen:
1. De boor keurt volledige hydraulische aandrijving goed, die vrachtwagen-type, platform en kruippakjetype kan zijn;
2, de pignon en het rek duwen en trekken het voeden systeem, stabiele en betrouwbare beweging;
3. De mast kan de het boren Hoek in de waaier van 12° -90 ° aanpassen, en het voor en achter bewegende apparaat is nieuw en uniek.
4, Containercabine, uitgerust met koude en warme airconditioning, om de exploitant van een goede visie en een ruime en comfortabele werkomgeving te voorzien;
5, kunnen met de willekeurige hulpkraan, ladings en het leegmaken automatische manipulator van de boorpijp worden gevormd.
6. De boor keurt geavanceerde elektrohydraulische controletechnologie goed, en die de gecombineerde controletechnologie van het gesloten en open lading ontdekken maakt van het machtsconsumptie en systeem het verwarmen van de boor tot het minimum wordt verminderd, en de gehele machine heeft hoog rendement.
Specificatie:
MODEL | Tyc-150 | Tyc-245 | Tyc-320 | |
HET BOREN CAPACITEIT | φ102 (4“) | 2500m | 3200m | 3700m |
φ127 (5“) | 2000m | 2500m | 2900m | |
φ140 (5 1/2“) | 1500m | 2000m | 2400m | |
MOTOR | MACHT | 338 kW | 440 KW (2 REEKS) | 552 KW (2 REEKS) |
SPEED | 1900 r/min | 2100 r/min | 2100 r/min | |
TYPE | DIESELMOTOR | DIESELMOTOR | DIESELMOTOR | |
OMWENTELING | TORQUE/RPM | 48000Nm 52r/min |
60000Nm 50r/min |
80000Nm 45r/min |
24000 NM 104 r/min |
30000 NM 100 r/min |
40000 NM 90 r/min |
||
TREKKRACHT EN DUWcapaciteit | DUWkracht /SPEED | 1500 KN 11 m/min |
2450 KN 9.6 m/min |
3200 KN 10.5 m/min |
DUWkracht /SPEED | 100 KN 23 m/min |
1600 KN 21 m/min |
2000 KN 22 m/min |
|
DUWkracht /SPEED | 500 KN 35 m/min |
750 KN 33 m/min |
900 KN 35 m/min |
|
De snelheid van duw is verwant met het gewicht van het hoofd van de de mastmacht van de installatie en met de het ontzetten kracht van de boorpijp. | ||||
CHASSIStype | KRUIPPAKJE OPGEZETTE CHASSIS | 2 Km/h | 2.2 Km/h | 1.8 Km/h |
VRACHTWAGEN OPGEZETTE CHASSIS | 80 Km/h | 80 Km/h | 80 Km/h | |
HET VASTKLEMMEN SYSTEEM | MAKE-UPtorsie | 60 KNm | 60 KNm | 120 KNm |
SLUITINGStorsie | 12 KNm | 12 KNm | 300 KNm | |
HET DRIJVEN AFSTAND | 500mm | 500mm | 500mm | |
DOOR DIAMATER | Φ255 | Φ300 | Φ360 | |
MACHTShoofd | SLAG | 13 m | 13 m | 13 m |
TRANSMISSIEtype | TOESTELrek | TOESTELrek | TOESTELrek | |
DE DIAMETER VAN DE WATERwartel | Φ75 | Φ89 | Φ102 | |
MAST | HET GLIJDEN AFSTAND | 3.2M | 3.2M | 3.2M |
HET AANPASSEN HOEK | 10-90° | 10-90° | 10-90° | |
(FACULTATIEVE) TELEFOONLIJNkruk | TREKKRACHTkracht | 1,5 Ton | 1,5 Ton | 1,5 Ton |
SPEED | 200 m/min | 240 m/min | 280 m/min | |
KABELcapaciteit | 2000 M | 2500 M | 3000 M | |
BOORkraan (FACULTATIEF) |
HET OPHEFFEN GEWICHT | 6.3T.m | 6.3T.m | 6.3T.m |
HET WERK STRAAL | ||||
VERRICHTINGSzaal | GEWICHT | 5500 Kg | ||
DIMESION | 6058 mm×2600 mm×2600 mm | |||
HOOFDmachine | GEWICHT | 35 Ton | 40 Ton | 43 ton |
DIMESION | 17m*3.1m*3.3m | 17.2m*3.1m*3.3m |
18.5m*3.1m*3.3m |
