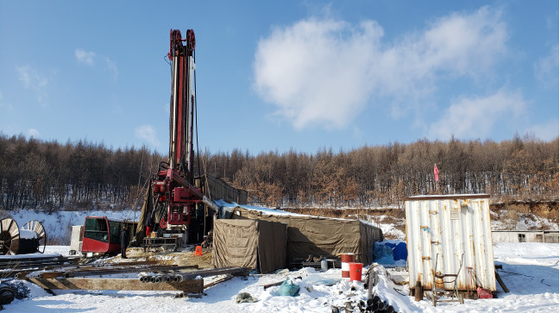

Tdc-80 hoogste Aandrijvings van het kruippakje-Type Multifunctionele de Boringsinstallatie Steenkolenbeddingsmethaan
Van het tdc-80 kruippakje-type is de multifunctionele de boringsinstallatie steenkolenbeddingsmethaan gebaseerd op 40 jaar van ons bedrijf meer dan van het onderzoek en de ontwikkeling van boringsmachines, productie en productie, praktijk, volgens de kenmerken van de de binnenlandse die exploratie en benutting van het steenkolenbeddingsmethaan, met de geavanceerde ervaring en het concept de buitenlandse benutting van het steenkolenbeddingsmethaan, in het ontwerp van het uitgebreide verzoek van de adviezen van bouweenheden worden gecombineerd. De van het de steenkolenbeddingsmethaan van pas ontwikkeld China eerste nieuwe multifunctionele de boringsinstallatie met onafhankelijke die intellectuele-eigendomsrechten, met buitenlandse boringsinstallaties worden vergeleken, eenvoudige structuur, superieure prestaties, goede kostenprestaties, is een de boringsinstallatie van het steenkolenbeddingsmethaan geschikter voor de nationale voorwaarden van China. De boringsinstallatie wordt hoofdzakelijk gebruikt in de mijnbouw van het steenkolenbeddingsmethaan, ondiepe olieboring, oliebroncontrole, geothermische goed bouw, en kan de binnenlandse boring van het het gatenonderzoek van de ultra diep gatenkern ontmoeten, kan ook met techniekredding, mijnventilatie, de bouw van de drainagepijpleiding worden gebruikt.
Tdc-80 installatie van de het methaan is de multifunctionele boring van de kruippakjesteenkolenbedding, die volledige hydraulische aandrijving, hoogste drijf hoofd, telescopische mast, kruippakje zelf-loopt structuur gebruiken, een multifunctionele de boringsinstallatie van het steenkolenbeddingsmethaan. De boringsinstallatie kan het effectboring van de luchthamer, boring van de gas de omgekeerde omloop, de boring van de hoge drukmodder en andere methodes van bouw gebruiken. Het kan de gediversifieerde bouw in de verschillende geologische omstandigheden ontmoeten
Hoofd technische eigenschappen:
- De boringsinstallaties ontmoeten een verscheidenheid van bouwtechnologie het boren methodes, hoofdzakelijk met inbegrip van het volgende:
(1) horizontale zijde die van het Steenkolenbeddingsmethaan goed methode boren
(2) de boring van de beneden-de-Gatenhamer RC
(3) de boring van de Hoge drukmodder.
(4) roterend-Boor met omgekeerde omloop
Hoofd Technische Parameters:
| Macht |
220 kW |
220 KW/2200rpm×2sets |
|
| Het boren capaciteit |
φ114.3mm×9.6m |
1800 m |
|
| φ127mm×9.6m |
1200 m |
|
| φ140mm×9.6m |
800 m |
|
| Boorhoofd |
Torsie/roterende snelheid |
Laag: 0~70 rpm±
Hoog: 0~140rpm±
|
|
| Maximumkoppel van asomwenteling |
30000N.m (0~ 70rpm)
15000N.m (0~ 140rpm)
|
|
| Het schroeven van torsie |
43000 N.m |
|
| Asdia. |
φ75 mm |
|
| Schommelingshoek |
0°~80° |
|
| Het roteren dia. |
850 mm |
|
| Slag |
12.9 m |
|
| Max Lifting-kracht |
800 KN |
|
| Max Lifting-snelheid |
28 m/min |
|
| Max Feeding-kracht |
200 KN |
|
| Max Feeding-snelheid |
55 m/min |
|
| Mast |
Max Lifting-snelheid |
0~24 m/min |
|
| Aanpassingsengel |
0°~90° |
|
| Het boren engel |
45°~90° |
|
| Hogere mastslag |
7000 mm |
|
| De volledige lengte van de hogere mast |
13.9m |
|
| Voetklem |
Maximumsluitingstorsie |
70000 N.m |
|
|
Het maximum torque omhoog
|
35000 N.m |
|
| Maximumgatendiameter van ankerplaat |
|
φ600 mm |
|
| (Facultatieve) kraan |
Maximum het opheffen kracht van enige kabel lege hub |
32 KN |
|
| Diameter van kabel |
φ10 mm |
|
| Kabelcapaciteit |
120 m |
|
| Chassis |
De chassis van het staalkruippakje
Twee - snelheidsmotor + reisreductiemiddel
|
Hoge 0~ 2 Km/h
Lage 0~ 1 Km/h
|
|
| Verrichtingsruimte |
Olieapi standaardcontrolekamer, Boormaat en het controlesysteem van Wellsite |
Hoog: 2.5 m
Gebied: 20 vierkante meters
|
|
| Anderen |
Het werk dimensies |
9500×3200×19500 mm |
|
| Vervoerdimensie |
13500×3200×3400 mm |
|
| Totaal Gewicht |
49000 kg |
|
Belangrijkste onderdelenconfiguratie van materiaal
| Motormacht |
| Dieselmotor |
220KW /2200r/min |
2sets |
|
|
1 de dieselmotor kan afzonderlijk of tegelijkertijd lopen, en de snelheid is langzaam wanneer alleen het lopen.
2 de verre elektronische gaspedaalcontroles, diesel parameters worden uitgevoerd in de werkende ruimte.
3 EFI China III de normen van de voertuigemissie
|
| Elastische koppeling |
Bowx-6 reeks |
2sets |
Duitsland CENTA |
| Hydraulische Pomp |
90R130ERR130JRR060 reeks |
6sets |
Danfossbedrijf |
| Chassis |
| Kruippakje |
Breedte van kruippakje 600mm |
1set |
|
| Kruippakjemotor |
TM70 reeks |
2sets |
Co. van Doosankorea, Ltd |
| Machtshoofd |
| Roterende motor |
MS18 of A6VM-reeks |
4sets |
Pokrane of Rexroth |
| Versnellingsbak |
|
1sets |
|
| Boringsmast |
| Structuur |
De telescopische mast, de structuur van de cilinderketting, cilinderverbinding keurt Duitse Parker-verbinding goed |
| Hogere Kruk |
2ton |
1set |
Hydraulisch krukreductiemiddel |
| (Facultatieve) registrerenkruk |
| Het opheffen kracht |
1,2 ton |
1set |
Motor van de V.S. Eaton |
| Hydraulisch systeem |
| Hoofdcontroleklep |
PVG100+PVG32series
|
|
Danfoss |
| Hydraulische pijp |
|
|
Het moedige bedrijf van Italië |
| Hydraulische Filter |
Nauwkeurigheid 10u |
|
De professionele fabriek van China |
| Verrichtingsruimte |
| Verrichtingsruimte |
Airconditioning |
1 REEKS |
De professionele fabriek van China |
