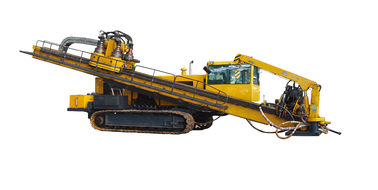

horizontale Richting de Boringsinstallaties fdp-450 van 4500KN HDD Max.120000Nm-Torsie

horizontale Richting de Boringsinstallaties fdp-450 van 4500KN HDD Max.120000Nm-Torsie

FDP-450 SPECIFICATIES:

Hoofdmachine

Totale Lengte: 17000mm (669 binnen)

Totale Breedte: 3200mm (126 binnen)

Totale Hoogte: 3400mm (134 binnen)

Gewicht (het Ex systeem van de Moddermixer, boringsstaaf en hulpmiddelen): 39000kg (86666Lb)

Fdp-450 is de horizontale richtingdieboringsinstallatie, met de voordelen en de kenmerken van diverse HDD-installaties in China wordt en in het buitenland, een hoog-voldoende die boorinstallatie door ons wordt vervaardigd geïntegreerd die gebaseerd op meer dan 10 jaar ervaringen ontwerpen.

Uitgerust met de dieselmotoruitrusting en de afzonderlijke krachtcentrale, de boorinstallatie krachtig genoeg is om diverse problemen te behandelen. Alle nieuwe fdp-450 verstrekken 4500KN van het feeding&pulling van kracht en Max.120000N·m.Torque om succesvolle prestaties te bereiken. Het rek en pignontransmissiesysteem wordt ontworpen met geavanceerde technologie, die betrouwbaardere en veiligere beweging van boorhoofd verzekert. Het kruippakje van uitstekende kwaliteit maakt het voor boorinstallatie mogelijk zich snel te bewegen. De cabine van de exploitant is met breed gebied van mening en goede geluidsisolatie. Alle soorten controle van maten worden opgezet in de cabine, die het eenvoudig maakt om de installatie in werking te stellen. Een kraan met capaciteit van 4 ton is in bijlage met de belangrijkste machine om het geschikte werken voor exploitant te verzekeren.
De belangrijkste hydraulische componenten zijn allen beroemd merk van Europese en Amerikaanse leveranciers, worden het het overdrachtgeval en reductiemiddel goedgekeurd van bekende Europese factorys, dus is de betrouwbare verrichting van de installatie gewaarborgd.

Machtseenheid

Totale Lengte: 8000mm (315 binnen)

Totale Breedte: 2300mm (91 binnen)

Totale Hoogte: 2400mm (95 binnen)

Gewicht: 18000kg (40000Lb)

OPERATIONEEL

Maximumterugtrekking: 4500KN (1012397 Lbf)

Maximumkoppel (met lage snelheid): 120000Nm (88800 lbf·voet)

Maximumduwsnelheid: 27m/min (89feet/min)

Maximumomwenteling (Met lage snelheid): 42 t/min

Maximumomwenteling (Hoge snelheid): 84 t/min

BOORstam

Type: API Norm

Lengte: Tot 9.6m (31.5 voet)

Pijpdiameter: 140mm (5.5 binnen) of 168mm (6.625 binnen)

HET SYSTEEM VAN DE BORINGSvloeistof

Maximumdruk: 35Mpa (5076 psi)

VLOEIBARE CAPACITEITEN

Hydraulische Tank: 1450L (de Gallon van de 383 V.S.)

Brandstoftank: 2 x1600L (de Gallon van de 2 x 423 V.S.)
