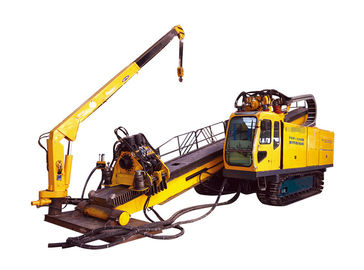

552KW horizontale Richtingboringsinstallaties fdp-300, 95000Nm (70300 lbf·voet)

552KW horizontale Richtingboringsinstallaties fdp-300, 95000Nm (70300 lbf·voet)

FDP-300 SPECIFICATIES

ALGEMEEN

Totale Lengte: 16500mm (651 binnen)

Totale Breedte: 3150mm (124 binnen)

Totale Hoogte: 3340mm (131 binnen)

Gewicht (het Ex systeem van de Moddermixer, boringsstaaf en hulpmiddelen): 44000kg (97020Lb)

Fdp-300 is de horizontale richtingdieboringsinstallatie, met de voordelen en de kenmerken van diverse HDD-installaties in China wordt en in het buitenland, een hoog-voldoende die boorinstallatie door ons wordt vervaardigd geïntegreerd die gebaseerd op meer dan 10 jaar ervaringen ontwerpen.

Uitgerust met de dieselmotor bij de macht van 552KW, de boorinstallatie krachtig genoeg is om diverse problemen te behandelen. Alle nieuwe fdp-300 verstrekken 3100KN van het feeding&pulling van kracht en Max. 95000N·m. torsie om succesvolle prestaties te bereiken. Het rek en pignontransmissiesysteem wordt ontworpen met geavanceerde technologie, die betrouwbaardere en veiligere beweging van boorhoofd verzekert. Het kruippakje van uitstekende kwaliteit maakt het voor boorinstallatie mogelijk zich snel te bewegen. De cabine van de exploitant is met breed gebied van mening en goede geluidsisolatie. Alle soorten controle van maten worden opgezet in de cabine, die het eenvoudig maakt om de installatie in werking te stellen. Een kraan met capaciteit van 3.5 ton is in bijlage met de belangrijkste machine om het geschikte werken voor exploitant te verzekeren.
De belangrijkste hydraulische componenten zijn allen beroemd merk van Europese en Amerikaanse leveranciers, worden het het overdrachtgeval en reductiemiddel goedgekeurd van bekende Europese factorys, dus is de betrouwbare verrichting van de installatie gewaarborgd.

OPERATIONEEL

Maximumterugtrekking: 3100KN (697429 Lbf)

Maximumkoppel (met lage snelheid): 95000Nm (70300 lbf·voet)

Maximumduwsnelheid: 32m/min (105feet/min)

Maximumomwenteling (Met lage snelheid): 37 t/min

Maximumomwenteling (Hoge snelheid): 74 t/min

BOORstam

Type: API Norm

Lengte: Tot 9.6m (31.5 voet)

Pijpdiameter: 140mm (5.5 binnen) of 168mm (6.625 binnen)

MACHT

Motor: Cummins

Dwarsmachtsclassificatie: 552KW (740HP)

Geschat t/min: 2200rpm

HET SYSTEEM VAN DE BORINGSvloeistof

Maximumdruk: 35Mpa (5076 psi)

VLOEIBARE CAPACITEITEN

Hydraulische Tank: 1150L (de Gallon van de 304 V.S.)

Brandstoftank: 1400L (de Gallon van de 370 V.S.)
