Productdetails:
|
| Naam van het product: | Horizontale Richtingboringsinstallaties | Machtstype: | Hydraulische |
|---|---|---|---|
| model: | Fdp-40/fdp-40Z | Max. Duwcapaciteit: | 400KN (89920 lbf) |
| Toepassing: | het ondergrondse pijp leggen | Materiaal: | hoog-stevig staal |
| Hoog licht: | hdd horizontale richtingboring,Horizontale directionele boren Machine |
||

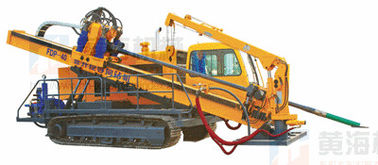

Fdp-40/fdp-40Z de modellen zijn volledige hydraulische horizontale richtingboringsinstallaties (Trenchless)
hoge torsie, krachtige output,
redelijke structuur,
geavanceerde controlewijze
4.5m – lange boorstaaf om zijn hoge prestaties te waarborgen.
Fdp-40/fdp-40Z de modellen zijn volledige hydraulische horizontale richtingboringsinstallaties (Trenchless), die met rubberkruippakje gemotoriseerd en geïntegreerd zijn. Twee motoren met lage snelheid drijven het machtshoofd om het two-speed drijven te maken. De installaties zijn geavanceerd en eenvoudig in technologie in structuur. Het systeem van het kettingsvoer van de motor maakt de prestaties stabiel en betrouwbaar. De mast kan binnen de waaier van 8 worden aangepast – 20°to voldoet aan de behoefte aan de het boren hoek. Met laag zwaartepunt en uitgerust met hulpkraan, zijn zij stabiel en aantrekkelijk in verrichting in verschijning. Fdp-40Z is de installatie die met automatisch boorstaaf behandelingsapparaat wordt geïnstalleerd.
Eigenschappen en Voordelen
Fdp-40 HDD-de installatie wordt hoofdzakelijk gebruikt voor de burgerbouw vooral ondergrondse pijp leggend, en met 400KN-trekkrachtcapactity.
|
De belangrijkste Machine |
|
|
Vermogen van Motor |
YC6M240 175 kW (235HP) (2200 r/min) |
|
Max. Duwcapaciteit |
400KN (89920 lbf) |
|
Max. Trekkrachtcapaciteit |
400KN (89920 lbf) |
|
Geschatte Torsie |
15000 N·M (11055 lbf·voet) |
|
Holle As t/min |
Verminder 040r/min |
|
Hoge 080r/min |
|
|
Het voeden Slag |
5000 mm (197 duim) |
|
Diameter van Gidsgat |
170 mm (6.7 duim) |
|
Het boren Hoek |
8°20° |
|
Druk van hydraulisch systeem |
20Mpa (2901 psi) |
|
Reizende snelheid |
2 km/h (6560feet/h) |
|
Structurele Stijl |
geïntegreerd met staalkruippakje, kraan en modderpomp |
|
Afmeting (L×W×H) |
7800×2300×2350 mm (307×90.6×92.5-duim) |
|
Gewicht |
16000 kg (35280 pond) |
|
Kraan |
2T/m (1345 lb/feet), Maximum recht-Wapen 4.5m (14.8 voet) |
|
Modderpomp |
|
|
Specificatie |
Bwf-400 |
|
Max. Lossing |
400 l/min. (106 Gallons van de V.S./min) |
|
Piekdruk |
10 Mpa (1450 psi) |
|
Het Systeem van het modderproces (Facultatief Deel) |
|
|
Gegevens van motor |
20.9PS benzinemotor |
|
Pompparameter |
100 m3 /h (3529 voet3/h) |
|
De capaciteit van de modderverwerking |
16 m3 /h (565 voet3/h) |
|
Moddertank |
5M3 (176feet3) |
|
Gewicht |
500kg (1103 pond) |
|
Boringshulpmiddelen en hulpsysteem |
|
|
Specificatie van Staaf |
89×4500 mm (3.5×177-duim) |
|
Gidsbeetje |
170 mm (6.7 duim) |
|
Ruimer |
400; 500; 600; 720; 830; 900mm (15.7; 19.7; 23.6; 28.3; 32.7; 35.4 duim) |
|
Verdeler |
60T (132300 pond) |
|
Drijver |
Facultatief Deel |
