Installaties van de hoog rendement de Horizontale Richtingboring, de Installatie van de Kruippakjeboor fdp-15L

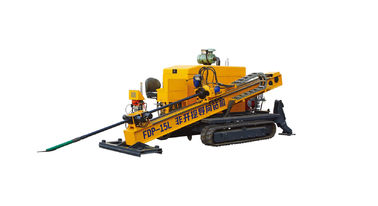

Hoog rendement horizontale directionele boorinstallaties, rupsboorinstallatie FDP-15L

De FDP-15L is een volledig hydraulische horizontaal gestuurde boorinstallatie, zelfrijdend met rubberen rupsbanden. Met geavanceerde en compacte structuur, hoog rendement, lage olietemperatuur; belangrijkste hydraulische componenten, motor en modderpomp, allemaal geselecteerd en overgenomen van binnenlandse producten van bekende merken als hulpapparatuur; uitgerust met duurzame rubberen banden van rupsbanden, is de tuigage geschikt voor verplaatsingen in de stad. En het tuig kan zelfstandig op en van de standaardtrailer stappen en is snel te transporteren en toe te wijzen. Dankzij de beweegbare mast boort de boorinstallatie gegarandeerd binnen het volledige hoekbereik. Het is in goede stabiliteit met een ernstige structuur.

• Met een dieselmotor met lage emissie is hij geschikt voor prestaties in de stad; directe brandstofinjectie vereist geen voorverwarming in de winter
• Het chassis en de mast hebben een hoge stijfheid en intensiteit, zijn duurzaam en betrouwbaar.
• Uitgerust met hydraulische stempels, kon de installatie gemakkelijk en gemakkelijk worden aangepast aan balans en stabiliteit.
• De modderpomp wordt hydraulisch aangedreven met een mechanische versnellingspook met vier versnellingen/traploze snelheidsverandering. Met een regelbaar breed stroombereik kan de verplaatsing flexibel worden aangepast aan verschillende geologische omstandigheden en prestatietechnieken.
• Individueel uitgerust met een modderverwerkingseenheid, waarbij gebruik wordt gemaakt van de injectie- en recirculatie-opslagprocessiemethode, zal de efficiëntie worden verhoogd en zal de arbeidsintensiteit worden verlaagd.
• Met de staaf, een diameter van 60 mm en een lengte van 3000 mm, zijn de boorgereedschappen compleet met bijpassende accessoires en kunnen ze op ongebruikelijke wijze worden geproduceerd in overeenstemming met de vereisten van klanten.

• De hoofdmachine
  Kracht van de motor		66,25 kW (89 pk) (2200 R/MIN)
  MAX.DUWCAPACITEIT		75KN (16860 1BF)
  MAX. TREKCAPACITEIT		150KN(33720 1BF)
  NOMINAAL KOPPEL		4200 NM (3096 1BF.FT)
  HOLLE SPINDEL TOERENTAL		LAGER 0-6R/MIN
  		HOOG 0-120R/MIN
  VOEDINGSSLAG		3500 MM. (137,8 DUIM)
  DIAMETER VAN GELEIDERGAT		Φ80 mm (3,15 inch)
  Boorhoek		0°-20°
  DRUK VAN HYDRAULISCH SYSTEEM		20-25 MPA (2901-3626 PSI)
  REISSNELHEID		2,5 KM/U (8200 VOETEN/U)
  STRUCTURELE STIJL		GEÏNTEGREERD MET RUBBER CRAWLER EN MODDERPOMP
  AFMETING (LXBXH)		5800X2050X2380MM(228X81X94 INCH)
  GEWICHT		6100 kg (13450IB)
  MODDERPOMP
  SPECIFICATIE	BW-160A
  MAX.ONTLADING	160 L/MIN (42,3 US GALLONS/MIN)
  PIEK DRUK	10 MPA (1450 psi)
  MODDERPROCESSYSTEEM
  MODDERTANK	1,5 M³ (53 voet³)
  BOORGEREEDSCHAP EN HULPSYSTEEM
  SPECIFICATIE VAN STAAF	Φ60X3000 MM (Φ2,36X118 INCH
  GIDS BIT	Φ 80 MM. (3,15 DUIM)
  REAMER	Φ179;Φ259;Φ313;Φ365;Φ417mm (Φ7.05;Φ10.2;Φ12.32;Φ14.37;Φ16.42inch)
  DISTRIBUTEUR	25T(55125 IB
  TRACKER	Optioneel DEEL
