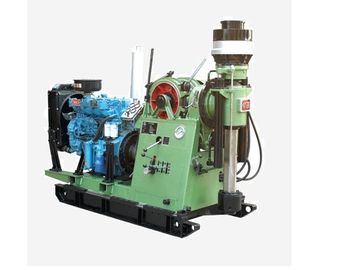

X-y-2B astype van de de Installatie verticale schacht van de Kernboring de kernboor

Astype de Installatie van de Kernboring (x-y-2)

IGeneral
X-y-2 de kernboor wordt ontworpen volgens de ontwikkeling van de geologische werken bijgewerkt om aan de behoeften van gebruikers te voldoen. Het is een nieuwe installatie van de de kernboor van de typeas.
Het is applicated voor boring van de techniek de geologische exploratie, hydrogeologie die goed en groot-gaten het basistechniek boren met inbegrip van kern het boren met tungalloy-carbid-getipt en diamant hoofdzakelijk beetje boren.

De kenmerken van de installatie als volgt:
1. Licht in gewicht, gemakkelijke verhuizing.
2. Goedkeurend traversal kruk die, zal dit de willekeurige fout van draad ineenstrengelt en snel uitgeput rakend van de kruk overwinnen in de lengte wordt gelegd in.
3. De riemtransmissie wordt goedgekeurd voor het hoge snelheidsniveau om de boor in de ongelijke vorming zacht te maken, en de schade aan de componenten en andere mechanische mislukking te verminderen.
4. In groot asgat.
5. Met brede snelheidswaaier en grote torquemoment in lagere snelheid, is het geschikt voor techniek geologische ondergrondse en waterexploraties.
6. De installatie is stabiel in verhuizing en stevig voor positie.
7. Deutzf3l 912 dieselmotor of 22Kw elektrische motor voor uw selectie.
II Specificaties
1. Het boren capaciteit
Boortype: Het boren diepte
De boring van de stichtingsstapel: 100m (328 voet)
Het Hydrogeological goed boren: 150m (492 voet)
Kernboring: 600m (1968 voet)

2. Rotator
Type van machtsmotor: Diesel Electromotor
Positieve snelheid (r/min): 92; 152; 230; 330; 293; 485; 734; 1056 92; 152; 230; 330; 293; 485; 734; 1056
Negatieve snelheid (r/min): 81; 258 81; 258
Max. Torsie van As: 2.1 KNm (1548 lbf voet) 2.1 KN m (1548 lbf voet)
Spindle I.D: 93mm (3.66 duim) 93mm (3.66 duim)
3. Hijstoestel
Het hijsen van capaciteit (enig-Derde van de kabel) -31300; 12600; 8800 N (7034; 2831; 1978 lbf)
Het opheffen van snelheid van draadkabel (de derde kabel) -0.64; 1.05; 1.6; 2.3 m/s (2.1; 3.44; 5.25; 7.54 inch/s)
Dia van de draadkabel. -12.5 mm (0.49 duim)
Trommeldia. -194 mm (7.64 duim)
Dia van de remrand. -360 mm (14.17 duim)
Trommellengte-150 mm (5.91 duim)
Rembandbreedte-90 mm (3.54 duim)
Trommelcapaciteit -80 m (262.4feet)
4. Reizend apparaat
De slag van de intrekkencilinder -600 mm (23.62 duim)
Afstand tussen boorinstallatie en gat -420 mm (16.54 duim)
5. Het onder druk zetten systeem
Cylinder I.D. -70 mm (2.76 duim)
Dia van de cilinderstaaf. -35 mm (1.38 duim)
Max. Druk -45 KN (10116 lbf)
Max. het Opheffen kracht -60 KN (13488 lbf)
Cilinderslag -550 mm (21.65 duim)
6. Oliepomp
Type: Cbf-e416-AL
Verplaatsing-16 l/min. (4.22 Gallons van de V.S./min)
Snelheid (r/min) -1500
Werkdruk -8 Mpa (1160 psi)
Max. Druk -20 Mpa (2901 psi)
7. Boorstaaf

BQ/NQ/HK

8. Machtsmotor
Dieselmotor Deutz F3L 912 28KW (37.5HP) 1500 t/min
Electromotor y180l-4 22KW (29.5HP) 1470 t/min
9. Afmetingen (L× W× H) -2177× 950× 1863 mm (85.71× 37.40× 73.35 duim)
10. Gewicht van boor (zonder machtseenheid)-ongeveer 950kg
