Core Drill Rig For Mining , Mineral exploration Hydraulic Drilling Machine HYDX-4
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Basis informatie
Plaats van herkomst: China
Merknaam: SINOCOREDRILL
Certificering: CE
Hoog licht:

Hydraulic drill rig

,

diamond core drilling

Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Zee leveringspakket
Levertijd: Op basis van gedetailleerde volgorde
Betalingscondities: T/T
Levering vermogen: Op basis van gedetailleerde volgorde
Specificaties
Productomschrijving



De hydraulische Installatie van de Kernboor voor Mijnbouw, Minerale Machine van de exploratieboring hydx-4



Minerale installatie van de exploratieboring hydx-4 kon dure beroemde producten substitueren.



Het zou op exploratie en perspectief op mineraal, de geologie, metallurgie, steenkool, aardolie, aardgas, grondwater en andere industrieën kunnen worden toegepast.



I.Brief Inleiding

De installatie van de kernboor van volledige hydraulisch en rotator keurde de technologie van telefoonlijn het uitboren goed is geweest de dominante typeinstallatie voor stevige minerale stortingen naar bodemschatten zoekend in ontwikkelde provincies in de wereld. Het is ook de ontwikkelende richting van het boren techniek en boormateriaal in China. In deze omstandigheden,



SINOCOREDRILL heeft de hydx-4 installatie van de kernboor met succes volgens de situatie van China ontwikkeld. Dit type van boorinstallatie kon ingevoerde producten substitueren. Het zou op exploratie en perspectief op de geologie, metallurgie, steenkool, aardolie, aardgas, grondwater en andere industrieën kunnen worden toegepast. De boorinstallatie is uitgerust met een drijfpomp van de reeksmotor. Het voeden en het opheffen van rotator worden in de structuur van cilinder gedreven die direct, met een 3.5m (11.5 voet) duwen slag.



De omwenteling van as wordt gedreven door één enkele motor. Het heeft vier mechanische verschuivingen van waaier van snelheden, en de snelheid zou hydraulicly met stepless verandering kunnen worden aangepast.



De installatie is eenvoudig in structuur. Het is licht en gemakkelijk voor overbrengen; de mast heeft de functies van het glijden en wat betreft grond; de as hief en verminderde met hydraulische cilinder op; het zou voor vervoer en verhuizing kunnen worden gevouwen. Het asgat is in grote diameter.

De installatie van de kernboor van volledige hydraulisch en rotator keurde de technologie van telefoonlijn het uitboren goed is geweest de dominante typeinstallatie voor stevige minerale stortingen naar bodemschatten zoekend in ontwikkelde provincies in de wereld.



Hoofdparameters:



Dieselmotor

Model

Cummins 6BTA5.9-C180 (turbocharged en gekoeld lastenwater)

Verplaatsing

5.9L (1.56 Gallons van de V.S.)

Macht

132Kw (180HP)

Geschat t/min
(Fabriek die plaatsen)

2200rpm

Het boren Capaciteit

BQ

1000m (3280feet)

NQ

700m (2296 voet)

HK

500m (1640 voet)

Boorhoofd

Omwentelingsmotor

Hydraulische Motor -motor-variableMaker: Sauer-DANFOSS

T/min

Verandering 0-1100 t/min van vier Verschuivingenstepless

Verhoudingen

1st 14.422:1
2de 8.171:1
3de 4.519:1
4de 2.652:1

Hoofdopener

Het draaien stijl, aangedreven Handboek

Hydraulische Klem (PQ)

Hydraulisch geopend, de Schijflente het Vastklemmen, normaal C Gesloten Type
Asholdingscapaciteit van 222400N

Max. Torsie

4200 N·m (3098 lbf·voet)

Greepdiameter

98 mm (3.86 duim)

Max. het Opheffen capaciteit van As

kN 150 (33720 lbf)

Max. het Voeden Macht

kN 60 (13480 lbf)

Primaire Pomp

Veranderlijke de verplaatsings Triplex pomp van de hydraulische pomp Aszuiger voor het drijven van rotator, de pomp van de krukmodder & nivellerende hefbomen. Met ladings ontdekkend systeem.

Maker: DANFOSS
1st Pomp: 148LPM bij 31.5MPa
2de Pomp: 120LPM bij 28MPa
3de Pomp: 50 LPM bij 16MPa

Hydraulische Tank

Capaciteit

310 L (82 Gallons van de V.S.)

Capaciteit van Hoofdhijstoestel

Het hijsen van kracht (enige draad)

57kN (12814 lbf) (naakte trommel)

Het hijsen van Snelheid (enige draad)

3870m/min (naakte trommel)

De Diameter van de staaldraad

12 mm (0.473 duim)

De Lengte van de staaldraad

50 m (164 voet)

Capaciteit van Telefoonlijnhijstoestel

Het hijsen van Kracht (enige draad)

1200 kg (2646 pond) (naakte trommel)

Het hijsen van Snelheid (enige draad)

6090m/min (naakte trommel)

De Diameter van de staaldraad

6 mm (0.236 duim)

De Lengte van de staaldraad

1000 m (3280 voet)

Mast

Masthoogte

11 m (36.09 voet)

Mast het Aanpassen Hoek

0°-90°

Het boren Hoek

45º van horizontaal aan 90ºvertical neer

Voertrekkracht

15000kg (33075 pond)

Voerduw

6000kg (13230 pond)

Staaftrekkracht

3m of 6m (9.84feet of 19.68feet)

Het voeden Slag

3500 mm (137.80 duim)

Slipslag

600 mm (23.62 duim)

Modderpomp

Type

Vergeldende pomp Triplex Duiker

Model

BW160/10

Slag

70mm (2.76 duim)

Lossingsdruk

2.5, 4.0, 6.5, Mpa 10.0
(363, 580, 943, 1450 psi)

Voetklem

Het vastklemmen Werkingsgebied

55.5-110 mm (2.19-4.33 duim) door gat dia.154mm (6.06 duim)

Anderen

Gewicht (platformtype)

9300 kg (20506 pond)

Afmetingen (L×W×H)

5100×2200×2890mm (200×86.6×113.78-duim)

Vervoermanier

Kruippakje





2. Ongeveer ons



Wij zijn één van de belangrijke fabrikanten van de boringsinstallaties van de diamantkern in China,



Wij produceren en leveren astype de boringsinstallaties van de diamantkern en alle hydraulische installaties van de kernboring met de het boren capaciteit van 100 meters aan 4200meters, modderpompen en andere verwante boringshulpmiddelen kunnen ook worden geleverd.



Wij heten over de hele wereld warm cliënten van welkom om ons voor om het even welk onderzoek te contacteren, en wij zullen ons beste proberen om de professionele dienst te verlenen om u tevreden te stellen.



3. De dienst



Het verschepen de tijd hangt van de bestemming af.

Nadat wij de goederen verschepen, zullen wij u de het verschepen informatie, evenals het volgen details met de elektronische post versturen.

De goederen zullen door de redelijkste manier voor levering worden geleverd.



 4.Warranty en de Naverkoopdiensten:



1.  Elk van onze boringsinstallaties worden verstrekt garantieperiode en de naverkoopdiensten, pls contacteren ons voor details.



2.  Wij bieden lifer-lange technische ondersteuning aan ons boormateriaal aan, alstublieft ons vrij contacteren als u om het even welke vraag aan ons boormateriaal hebt u ontving, zullen wij u vertellen hoe te om het probleem per e-mail of telefoon op te lossen.



5.Feedback:



1. Daarom uw koppel is uiterst belangrijk voor ons terug, gelieve weg te gaan goed terugkoppelen aan ons als u met onze goederen en dienst tevreden wordt



2. Wij geven om onze getaxeerde klanten, en zullen altijd proberen om u te helpen



6. Productmening

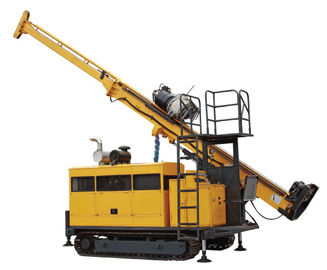

De Installatie van de kernboor voor Mijnbouw, Minerale Machine van de exploratie Hydraulische Boring hydx-4 0

De Installatie van de kernboor voor Mijnbouw, Minerale Machine van de exploratie Hydraulische Boring hydx-4 1
