Productomschrijving

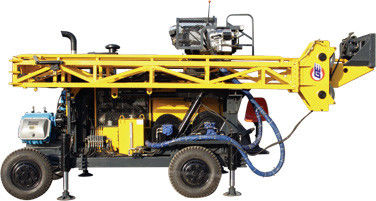

Mijnbouw het Boren, de Verticale Installatie van de Kernboor hydx-5C





I. algemene Inleiding


1. Algemene Eenheidseigenschappen:
De volledige Hydraulische de Boringsinstallatie van de boorinstallatie hydx-5C keurt het volledige hydraulische drijven, band sleep-type goed.

Het boorhoofd wordt gedreven door veranderlijke motor met functie van two-speed mechanische toestelverschuivingen, stepless snelheidsverandering met een geavanceerde en eenvoudige structuur.

Het boorhoofd wordt gevoed en met een systeem die de holle as en oliecilinder verbinden aan ketting gedreven. Het systeem heeft de functie, als de zuigerstangen die van oliecilinder één bepaalde afstand bewegen, boor het hoofd bewegen zich de afstand zullen verdubbelen.

De mast zou binnen de waaier van hoek 0 tot 90 graad kunnen worden aangepast zijn boorgat met een laag zwaartepunt en een goede stabiliteit van de algemene eenheid. De installatie voorziet exploitant van een aardig gezichtsveld en wijd en een comfortabele arbeidsvoorwaarde. De installatie kijkt mooi in algemene structuur en neemt de georiënteerde ontwerpgedachte van mensen op.





1) Betrouwbare Prestaties
Baserend op de richtlijn van het kopen van het kritieke hulpmateriaal internationaal, zijn de dieselmotor, de hydraulische pomp, de belangrijkste kleppen, de motoren, de kruippakjereductiemiddelen en de belangrijkste hydraulische vervangstukken allen in binnen- en buitenland goedgekeurde beroemde merkenproducten.


2) Het hoge rendement met grote torsie, de toewijzing van de hoge machtseenheid en met redelijk structuurontwerp en geavanceerde verrichtingsmethode en 6 meters (19.7 voet) lengte van boorstaaf, al deze waarborgt de hoge de verrichting en de prestatiesefficiency van de boorinstallatie.


3) Milieubescherming
Met lagere verontreinigende emissie van dieselmotor, professioneel geluidsdempend ontwerp, is de boorinstallatie volledig geschikt voor stedelijke verrichting en prestaties.


4) Energie - besparing
Goedkeurend de geavanceerde techniek van de ladings gevoelige controle, heeft de boorinstallatie de machtsconsumptie en de hittegeneratie op het laagste niveau verminderd.
Met een elegant overzicht, een compacte structuur, betrouwbare prestaties en een verrichting gemakkelijk, het het prioritaire materiaal is dat in de volledige hydraulische installatie van de kernboor van huidige binnenlandse markt moet worden geselecteerd.


2. Gebied van Toepassing


Hydx-5C de Installatie van de typeboor wordt hoofdzakelijk gebruikt voor het geneigde en rechte gaten boren. Het zou voor exploratie en het naar bodemschatten zoeken van de geologie, metallurgie, steenkool, de vernietigingsindustrie, hydrologie en op andere de industrieëngebieden kunnen worden gebruikt. Het is een installatie van de kernboring door diamant en carbide-getipte hoofdzakelijk beetjes te gebruiken.
Het juiste gebruik en het redelijke onderhoud konden de beste verrichting en de prestaties met beschikbaarheid waarborgen en snakken beroepsleven.

Daarom zouden alle klanten het handboek voor verrichting en onderhoud strikt moeten volgen.
Al verlies, zoals materiaalschade en lichamelijk letsel en enz., van de volgende oorzaken, zou de klanten van hun eigen actie moeten de oorzaak zijn.
·Om het even welke toepassing voorbij die beschreven in dit handboek.
·Om het even welke verandering in het materiaal presumptuously op hun. ·Om het even welke verrichting of prestaties strijdig met de de veiligheidsinstructie en verordening en/of om het even welk gebruik niet na de vereisten van het handboek. ·Om het even welk onderhoud aan de algemene machine en aan elke component tegen de vereisten.


II. belangrijke Prestatiesparameters van hydx-5C
De cijfers in deze lijsten zijn berekend, gebaseerd op gebiedservaringen, en gekund redelijk worden verwacht. De daadwerkelijke het boren capaciteit zal afhangen van gebruikte in-greephulpmiddelen en voorwaarden, het boren technieken en materiaal.



Dieselmotor

Model

Cummins 6CTA8.3-C195 (turbocharged en gekoeld lastenwater)

Verplaatsing

8.3L (2.19 Gallons van de V.S.)



Macht

145kW (195HP)



Geschat t/min (Fabriek die plaatsen)

2200rpm



BQ

1500 m (4920 voet)

Het boren Capaciteit

NQ

1300 m (4264 voet)

HK

1000 m (3280 voet)



PQ

680 m (2230 voet)

Boorhoofd

Omwentelingsmotor

Dubbele Hydraulische Motoren – veranderlijke en Omkeerbare Maker: Sauer-DANFOSS

T/min

Verandering 0-1145 t/min van twee Verschuivingenstepless

Verhoudingen

1st 8.776:1 tweede 2.716:1

Hoofdopener

sidewise glijdende manier met hydraulische aandrijving

Hydraulische Klem (PQ)

Hydraulisch geopend, de Schijflente het Vastklemmen, de normaal Gesloten Capaciteit van de Type Asholding van 222 400 N





Max. Torsie

4650 N·m (3427 lbf·voet)

Greepdiameter

121 mm (4.76 duim)

Max. het Opheffen capaciteit van As

kN 150 (33720 lbf)

Max. het Voeden Macht

kN 75 (16860 lbf)

Primair Pomppakket

De as Triplex pomp van de Zuiger veranderlijke verplaatsing voor het drijven van Boor Hoofdomwenteling, Hoofdhijstoestel, Modderpomp & Lijnkruk.

Maker: DANFOSS eerste

Pomp: 150LPM bij 28.5MPa tweede

Pomp: 120LPM bij 25MPa derde

Pomp:  102 LPM bij 25MPa

Hydraulische Tank

Capaciteit

420 L (111 Gallons van de V.S.)



Het hijsen van Snelheid (enige draad)

3870m/min (naakte trommel)

Capaciteit van Leiding

Het hijsen van kracht (enige draad)

77kN (17310 lbf)

Hijstoestel

De Diameter van de staaldraad

18 mm (0.71 duim)



De Lengte van de staaldraad

50 m (164 voet)



Het hijsen van Snelheid (enige draad)

164m/min (naakte trommel)

Capaciteit van Telefoonlijn

Het hijsen van Kracht (enige draad)

kN 12 (2698 lbf) (naakte trommel)

Hijstoestel

De Diameter van de staaldraad

6 mm (0.24 duim)



De Lengte van de staaldraad

1500 m (4920 voet)



Masthoogte

11 m (36 voet)



Mast het Aanpassen Hoek

0°-90°



Het boren Hoek

45°-90°

Mast

Het voeden Slag

3800 mm (150 duim)

Slipslag

1500 mm (59 duim)



Voertrekkracht

15000kg (33075 pond)



Voerduw

7500kg (16538 pond)



Staaftrekkracht

3m of 6m (9.84feet of 19.68feet)

Modderpomp

Type

Vergeldende Pomp Triplex Duiker

Model

BW250

Slag

100mm (3.9 duim)

Outputvolume

250, 145, 90, 52 L/min. (66, 38, 24, 14 Gallons van de V.S./min)





Lossingsdruk

2.5, 4.5, 6.0, Mpa 6.0 (363, 653, 870, 870 psi)

Voetklem

Het vastklemmen Werkingsgebied

55.5-117.5 mm (2.19-4.63 duim) door gat Ф154mm (6.06 duim)



Gewicht

10000 kg (22050 pond)



Het werk Dimensies (L × W ×H)

5652×2130×10200mm (222.5×83.9×401.6-duim)

Andere

Vervoerdimensies (L × W ×H)

5970×2130×2730mm (235×83.9×107.5-duim)

Vervoermanier

Bandtype
