Productdetails:
|
| Type: | Volledige Hydraulische de Boorinstallatie van de Oppervlaktekern | Model: | Cr15 |
|---|---|---|---|
| MOTOR: | Cummins QSB6.7 (de EU-Stadium IIIA) 178kw | Het boren Capaciteit: | BQ 2050M NQ 1650M HK 1350M PQ 950M |
| Vervoerdimensies: | 5980×2240×2480mm | Gewicht: | 10500KG |
| Markeren: | 1650m de boringsinstallatie van de diamantkern,1650m exploratieinstallatie,sinocoredrill de boringsinstallatie van de diamantkern |
||

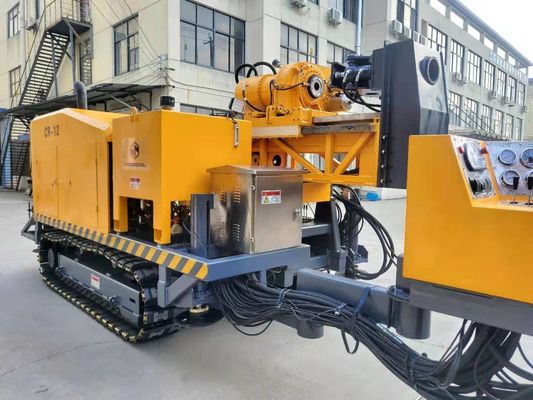

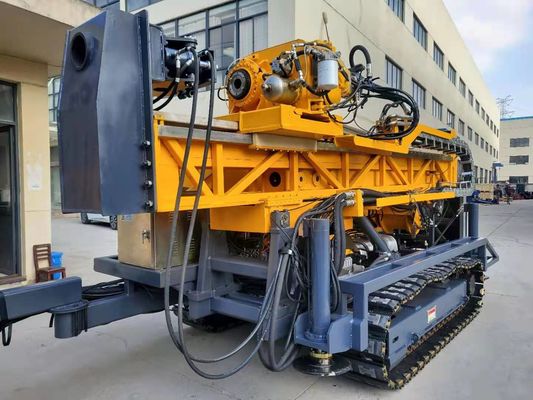

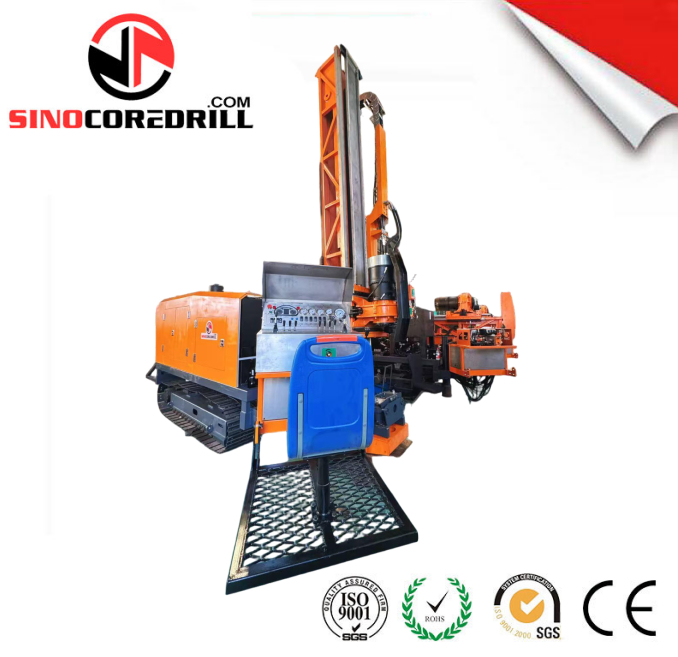

1650m het Volledige Hydraulische Diamond Core Drilling Rig Exploration Rig For Coal Gold Copper Project van de Ijzermijnbouw
Updatemodel van hydx-6A Volledige Hydraulische Boringsinstallatie
CR15 is geavanceerd die materiaal op basis van de praktische ervaring van vele jaren het gezamenlijke onderzoek en van ingenieurs van Australië, Duitsland, Rusland en China wordt ontworpen en wordt vervaardigd. De boringsinstallatie is compact, aangepast die voor eigenaardigheden van het boren technologie, met heel wat nuttige en praktische functies worden uitgerust. De meeste componenten van de installatie worden geproduceerd door wereldleiders: de hydraulische componenten zijn door bekende fabrikanten van Amerika en Europa, hijstoestel – door Rexroth (Duitsland), motor – door DEUTZ (Duitsland). Het zorgvuldige ontwerpen en de strikte uitstekende technische parameters van de kwaliteitscontrolewaarborg en hoge graad van betrouwbaarheid van de installatie van de kernboring.
CR15 de volledige hydraulische installatie van de kernboring heeft een opmerkelijke externe verschijning, een samengeperste structuur, betrouwbare functies en een flexibel besturingssysteem. Al deze elementen hebben tot deze hydraulische installatie van de kernboring de beste keus onder dezelfde producten in zowel binnenlands als in het buitenland markten gemaakt.
Deze hydraulische boringsmachine kan worden toegepast zowel hellen als verticale boring. Zijnd een installatie met diamant en de het beetjeboring van de carbidelegering wordt uitgerust, kan deze volledige hydraulische boringsinstallatie op het gebied worden gebruikt van de geologie, metallurgie, mijnbouw, de vernietigingsindustrie en hydrologie het meten. die
de uitborende boorinstallatie op rupsbanden is mobiel en stabiel tijdens verrichting. Zijn Vervoersdimensies zijn met norm in overeenstemming. het uitboren van boorinstallatie is uitgerust met een krachtig voersysteem, maken het hoofdlijnhijstoestel en DEUTZ-de motor boren efficiënter. De telescopische mast en de hydraulische nivellerende hefbomen maken de installatie gemakkelijk te werken. De boringsinstallatie heeft moderne ontwerp en gedachte-uit veiligheidseigenschappen.
Specificatie:
| Model | Punt | CR15 | CR20 | CR25 |

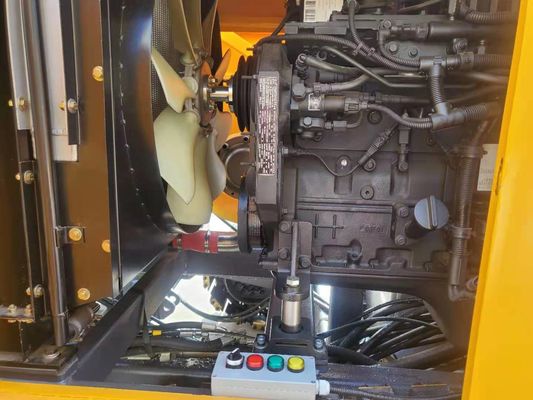

| Model | Cummins QSB6.7 (de EU-Stadium IIIA) | Cummins QSLB8.9 (de EU-Stadium IIIA) | Cummins qsz13-c400-II (de EU-Stadium IIIA) | |
| Dieselmotor | Verplaatsing | 6.7L | 8.9L | 13L |
| Macht | 178kW (240HP) | 242kW (325HP) | 298 kW (400HP) | |
| Geschat t/min | 2000rpm | 2100rpm | 1900 t/min | |
| BQ | 2050 m | 2850 m | 3100 m | |
| Het boren Capaciteit | NQ | 1650 m | 2250 m | 2550 m |
| HK | 1350 m | 1850 m | 2050 m | |
| PQ | 950 m | 1350 m | 1650 m | |
| Two-speed Hydraulische Motor | Two-speed Hydraulische Motor | Two-speed Hydraulische Motor | ||
| Boorhoofd | Omwentelingsmotor | Producent: Rexroth van Duitsland | Producent: Rexroth van Duitsland | Producent: Rexroth van Duitsland |
| T/min | Drie Verschuivingen | Drie Verschuivingen | Drie Verschuivingen | |
| Steplessverandering: 0-1250 t/min | Steplessverandering: 0-1250 t/min | Steplessverandering: 0-1250 t/min | ||
| Verhoudingen | 1st 8.2:1 | 1st 8.2:1 | 1st 8.2:1 | |
| 2de 4.2:1 | 2de 4.2:1 | 2de 4.2:1 | ||
| 3de 1:1 | 3de 1:1 | 3de 1:1 | ||
| sidewise glijdende manier met hydraulische aandrijving | sidewise glijdende manier met hydraulische aandrijving | sidewise glijdende manier met hydraulische aandrijving | ||
| Hydraulische Klem (PQ) | Hydraulisch geopend, de Schijflente het Vastklemmen, normaal C Gesloten Type | Hydraulisch geopend, de Schijflente het Vastklemmen, normaal C Gesloten Type | Hydraulisch geopend, de Schijflente het Vastklemmen, normaal C Gesloten Type | |
| Asholdingscapaciteit van 243000 N | Asholdingscapaciteit van 294000 N | Asholdingscapaciteit van 294000 N | ||
| Max. Torsie | 6750 N·m | 7550 N·m | 8750 N·m | |
| Greepdiameter | 121 mm | 121 mm | 121 mm | |
| Max. het Opheffen capaciteit van As | kN 250 | kN 320 | kN 320 | |
| Max. het Voeden Macht | kN 110 | kN 140 | kN 140 | |
| Hydraulische pomp: | Producent: Danfoss van Denemarken | Producent: Danfoss van Denemarken | Producent: Danfoss van Denemarken | |
| Primaire Pomp | De as Triplex pomp van de Zuiger veranderlijke verplaatsing voor het drijven van rotator, de pomp van de krukmodder & nivellerende hefbomen. | 1st Pomp: 260LPM bij 31.5MPa | 1st Pomp: 380LPM bij MPa 35 | 1st Pomp: 380LPM bij MPa 35 |
| Met ladings ontdekkend systeem. | 2de Pomp: 130LPM bij 31.5MPa | 2de Pomp: 260LPM bij 31.5MPa | 2de Pomp: 260LPM bij 31.5MPa | |
| 3de Pomp: 130 LPM bij 31.5MPa | 3de Pomp: 130 LPM bij 31.5MPa | 3de Pomp: 130 LPM bij 31.5MPa | ||
| Capaciteit | 420 L (111 Gallons van de V.S.) | 500 L (111 Gallons van de V.S.) | 500 L (111 Gallons van de V.S.) | |
| Hydraulische Tank | ||||
| Het hijsen van Snelheid (enige draad) | 0-75 m/min (naakte trommel) | 0-80 m/min (naakte trommel) | 0-50 m/min (naakte trommel) | |
| Capaciteit van Hoofdhijstoestel | Het hijsen van kracht (enige draad) | kN 120 | kN 160 | kN 180 |
| De Diameter van de staaldraad | 22 mm (0,86 duim) | 26-28 mm | 26-30 mm | |
| De Lengte van de staaldraad | 45 m | 55 m | 55 m | |
| Het hijsen van Kracht (enige draad) | kN 15 (3372 lbf) (naakte trommel) | kN 15 (3372 lbf) (naakte trommel) | kN 15 (3372 lbf) (naakte trommel) | |
| Capaciteit van Telefoonlijnhijstoestel | De Diameter van de staaldraad | 6 mm (0,24 duim) | 6 mm (0,24 duim) | 6-8 mm |
| De Lengte van de staaldraad | 2200 m | 3200 m | 3200 m | |
| Masthoogte | 9.5 m | 9.5 m | 10.5 m | |
| Mast | Mast het Aanpassen Hoek | 0°-90° | 0°-90° | 0°-90° |
| Het boren Hoek | 45º van horizontaal aan 90ºvertical neer | 45º van horizontaal aan 90ºvertical neer | 45º van horizontaal aan 90ºvertical neer | |
| Het voeden Slag | 3700 mm | 3700 mm | 3700 mm | |
| Slipslag | 1000 mm | 1000 mm | 1000 mm | |
| Voertrekkracht | 25 ton | 32 ton | 32 ton | |
| Voerduw | 9 ton | 14 ton | 14 ton | |
| Staaftrekkracht | 3m of 6m (9.84feet of 19.68feet) | 3m of 6m (9.84feet of 19.68feet) | 3m of 6m (9.84feet of 19.68feet) | |
| Type | ||||
| Modderpomp | Vergeldende Pomp Triplex Duiker | Vergeldende Pomp Triplex Duiker | Vergeldende Pomp Triplex Duiker | |
| Model | BW320 | BW500 | BW 600 | |
| Slag | 110mm (4,3 duim) | 110mm (4,3 duim) | 110mm (4,3 duim) | |
| Outputvolume | 320 L/min. | 500 L/min. | 600 L/min. | |
| Lossingsdruk | 8.0 Mpa | 8.0 Mpa | 8.0 Mpa | |
| Voetklem | Het vastklemmen Werkingsgebied | 55.5-118 mm | 55.5-118 mm | 55.5-118 mm |
| door gat Ф165mm | door gat Ф165mm | door gat Ф165mm | ||
| Gewicht | 10,50 ton | 13,50 ton | 16,50 ton | |
| Anderen | 5980×2240×2480mm | 6250×2240×2480mm | 6950×2260×2550mm | |
| Vervoerdimensies | ||||
| Vervoermanier | Staalkruippakje | Staalkruippakje | Staalkruippakje |
