Productdetails:
|
Type: | Hydx-6 de volledige Hydraulische Installatie van de Diamantkern | macht: | 179KW |
---|---|---|---|
model: | Commins 6CTA8.3-C240 | Snelheid: | 2200 t/min |
BQ: | 2000m | NQ: | 1800m |
HK: | 1300M | PQ: | 1.000 m |
Gewicht: | 14500kg | Dimessions: | 6250*2220*2500mm |
Hoog licht: | Hydraulische boorinstallatie,Core Boorinstallaties |

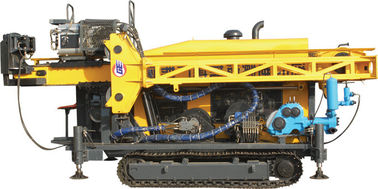

Cummins 6CTA 1300m Installatie van de Diamantkern van HK (89mm) hydx-6 de Volledige Hydraulische
I. algemene Inleiding
Het is een grondig nieuw-getypte die boringsinstallatie op basis van de geavanceerde technieken in de wereld wordt ontwikkeld. Hydx-6 zijn redelijk, uitstekend, gemakkelijk en geschikt in ontwerp in prestaties voor verrichting voor onderhoud.
Hydx-6 kan de hydraulische installatie van de diamantkern worden toegepast zowel hellen als verticale boring. Zijnd een installatie met diamant en de het beetjeboring van de carbidelegering wordt uitgerust, kan het op het gebied worden gebruikt van de geologie, metallurgie, mijnbouw, de vernietigingsindustrie en hydrologie het meten. die Het is een opmerkelijke de boorinstallatie van China voor BQ, NQ, van HK, en PQ-boring.
Hoofdlijnen van de installatie:
De hydraulische die installatie van de diamantkern, met sporen wordt uitgerust, heeft een hydraulisch drijfsysteem. Het bezit een korte maar geavanceerde structuur, met zijn die machtshoofd door een veranderlijke motor en zijn snelheid regelbaar voor 2 toestellen wordt gedreven. Met de oliecilinder die met een snelheid-veranderlijke ketting werken, zijn zijn prestaties stabiel en betrouwbaar. De mast is regelbaar in de waaier van 0° aan 90° om juiste een gat-boring hoek te verzekeren. Het lage ernstcentrum van de installatie belooft een regelmatige verrichting. En deze hydraulische installatie van de diamantkern voorziet de exploitanten van een geschikte en comfortabele het werk omstandigheid met een brede mening. In het kort, heeft de hydraulische installatie van de diamantkern een mooi overzicht en toont een people-oriented ontwerpidee.
(1) betrouwbare de Kerninstallatie van de Kwaliteits Hydraulische Diamant
De belangrijkste delen en het hulpmateriaal, met inbegrip van de motor, de dieselmotor, de hydraulische pomp, het toestelreductiemiddel en sommige zeer belangrijke kleppen en hydraulische toebehoren, zijn alle producten met bekende merken.
(2) hoog rendement
De grote torsie, de krachtige drijfkracht, het rationele en praktische ontwerp, geavanceerde controlerende wijze en 6 meter-snakken (19,7 voet) de waarborg van de boringsstaaf de hoge verrichtingsefficiency van de installatie.
(3) Milieubescherming
De dieselmotor wordt professioneel ontworpen om lawaai en andere verontreiniging (het lawaai kan niet over 72db zijn) te verminderen, die de installatie om op stedelijke gebieden worden gewerkt juist maakt.
(4) energie - de Kerninstallatie van de besparings Hydraulische Diamant
De geavanceerde techniek lading-sensor-controleert helpt de hydraulische installatie van de diamantkern zijn consumptie van stuwende kracht verminderen en de hitte lost in de minimummate.
Hydx-6 hebben een opmerkelijke externe verschijning, een samengeperste structuur, een betrouwbare functie, en een flexibel besturingssysteem. Al deze factoren hebben tot de installatie de beste keus onder dezelfde producten in zowel binnenlands als in het buitenland markten gemaakt.
II. belangrijke Prestatiesparameters van hydx-6
De cijfers in deze lijsten zijn berekend, gebaseerd op gebiedservaringen, en gekund redelijk worden verwacht. De daadwerkelijke het boren capaciteit zal afhangen van gebruikte in-greephulpmiddelen en voorwaarden, het boren technieken en materiaal.
Dieselmotor | Model | Cummins 6CTA (turbocharged en gekoeld lastenwater) |
Verplaatsing | 8.3L (2,19 Gallons van de V.S.) | |
Macht | 178kW (240HP) | |
Geschat t/min (Fabriek die plaatsen) | 2200rpm | |
Het boren Capaciteit | BQ de Hydraulische Installatie van de Diamantkern | 2000 m (6560 voet) |
NQ | 1600 m (5248 voet) | |
HK | 1300 m (4264 voet) | |
PQ de hydraulische Installatie van de Diamantkern | 1000 m (3280 voet) | |
Omwentelingsmotor | Dubbele Hydraulische Motor - veranderlijke en Omkeerbare Maker: Sauer-DANFOSS | |
T/min | Verandering 0-1100 t/min van twee Verschuivingenstepless | |
Verhoudingen van de Hydraulische Installatie van de Diamantkern | 1st 8.776:1 tweede 2.716:1 | |
Hoofdopener | sidewise glijdende manier met hydraulische aandrijving | |
Boorhoofd | Hydraulische Klem (PQ) | Hydraulisch geopend, de Schijflente het Vastklemmen, normaal de C Gesloten Capaciteit van de Type Asholding van 222 400 N |
Max. Torsie | 6400 N·m (4717 lbf·voet) | |
Greepdiameter | 121 mm (4,76 duim) | |
Max. het Opheffen capaciteit van As | kN 220 (49456 lbf) | |
Max. het Voeden Macht | kN 110 (24728 lbf) | |
Primaire Pomp | Hydraulische pomp: De as Triplex pomp van de Zuiger veranderlijke verplaatsing voor het drijven van rotator, de pomp van de krukmodder & nivellerende hefbomen. Met ladings ontdekkend systeem. | Maker: DANFOSS 1st Pomp: 200LPM bij de Pomp van 31.5MPa tweede: 120LPM bij de Pomp van 28MPa derde: 102 LPM bij 16MPa |
Hydraulische Tank | Capaciteit | 420 L (111 Gallons van de V.S.) |
Het hijsen van Snelheid (enige draad) | 38-70m/min (naakte trommel) | |
Capaciteit van Leiding | Het hijsen van kracht (enige draad) | 120kN (26976 lbf) |
Hijstoestel | De Diameter van de staaldraad | 22 mm (0,86 duim) |
De Lengte van de staaldraad | 50 m (164 voet) | |
Capaciteit van Telefoonlijnhijstoestel | Het hijsen van Kracht (enige draad) | kN 15 (3372 lbf) (naakte trommel) |
De Diameter van de staaldraad | 6 mm (0,24 duim) | |
De Lengte van de staaldraad | 2000 m (6560 voet) | |
Masthoogte | 11 m (36 voet) | |
Mast het Aanpassen Hoek | 0°-90° | |
Het boren Hoek van de Hydraulische Installatie van de Diamantkern | 45º van horizontaal aan 90ºvertical neer | |
Mast | Het voeden Slag | 3800 mm (150 duim) |
Slipslag | 1500 mm (59 duim) | |
Voertrekkracht | 22000kg (48510 pond) | |
Voerduw | 11000kg (24255 pond) | |
Staaftrekkracht | 3m of 6m (9.84feet of 19.68feet) | |
Type | Vergeldende Pomp Triplex Duiker | |
Model | BW320 | |
Modderpomp | Slag | 110mm (4,3 duim) |
Outputvolume | 320.230.165.118 L/min. (84,5, 61, 44, 31 Gallons van de V.S./min) | |
Lossingsdruk | 4.0, 5.0, 6.0, Mpa 8.0 (580, 725, 870, 1160 psi) | |
Voetklem | Het vastklemmen Werkingsgebied | 55.5-117.5 mm (2.19-4.63 duim) door gat Ф154mm (6,06 duim) |
Gewicht | 14500 Kg (31973 pond) | |
Anderen | Vervoerdimensies (L × W ×H) | 5900×2240×2500mm (232.3×88.1×98.4-duim) |
Vervoermanier | Staalkruippakje |
