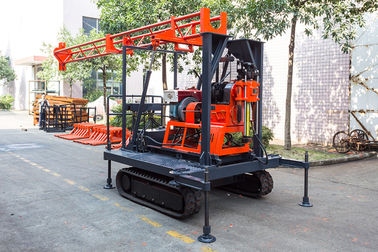

Lichte Draagbare van de de Installatietechniek van de Kernboor de Boringsmachine Op rupsbanden
Inleiding
Xyl-200 de de boringsinstallatie van de kruippakjetechniek is een lichte draagbare multifunctionele geotechnische machine van de techniekboring, die op basis van de oorsprong model GY-200-1A met eigenschappen van kruippakje ontwikkeld wordt die, het hydraulische torenbouw of vouwen bewegen zich. Het wordt hoofdzakelijk gebruikt voor geotechnisch onderzoek op gebied van industriële en burgerlijke bouw van gebouwen, spoorwegen, bruggen, waterkracht, en ook voor kleine diameter miro-stapel boring. De machine is uiterst goed met hoogte - dichtheids boorgaten op een gebied.
Hoofdlijnen:
Basisgegevens:
1, boring-Vermogen | |||||||
Het boren Dia (mm) | 300 | 76 | 46 | ||||
Het boren Diepte (m) | 60 | 225 | 290 | ||||
Staaf Dia (mm) | 50 | 42 | |||||
Verticale Hoekwaaier | 0°~360° | ||||||
Afstand vanaf Gat | 270mm | ||||||
2, Wiel | |||||||
Assnelheid (r/min) | Door:sturen | 900 475 388 205 157 68 | |||||
Omgekeerde | 256 85 | ||||||
Maximumkoppel | 2000N·m | ||||||
Asslag | 400mm | ||||||
Maximumcilinder het opheffen kracht | 29KN | ||||||
Maximumcilinder drijfkracht | 39KN | ||||||
3, Hijstoestel | |||||||
BobbinDiameter | φ135mm | ||||||
Kabeldiameter | φ12.5mm | ||||||
Kabelcapaciteit | 30m | ||||||
Het opheffen Capaciteit (enige pijp) | 30KN | ||||||
De spoel linespeed (de tweede laag) (m/s) | 0.27 0.64 0.83 1.58 1.64 | ||||||
4, Oliepomp | |||||||
Type | Cbf-f420-ALPL de pomp van de Wielolie | ||||||
Verplaatsing | 20mL/r | ||||||
Normale Geschatte Snelheid | 2500r/min | ||||||
Normale Druk | 20MPa | ||||||
Maximumdruk | 25MPa | ||||||
5, Macht | TYPE | Geschatte Macht | Geschatte Snelheid | Gewicht | |||
(1) motor | Y160l-4 | 15KW | 1460r/min | 144kg | |||
(2) Dieselmotor | ZS1110 | 14.7KW | 2200r/min | 180kg | |||
6.Drilling toren | |||||||
Verticale hoogte | 7.2m | ||||||
Het hijsen van hoogte | 6.8m | ||||||
Gewicht | 320kg | ||||||
7, Chassis | |||||||
Type | LDZ3-1300 | ||||||
Snelheid | 1.5km/h | ||||||
Toelaatbare Gradiënt | 20° | ||||||
Gemachtigde Nuttige lading | 3.2t | ||||||
Systeemdruk | 16MPa | ||||||
8, Afmetingen | 3800×2170×3050mm | ||||||
9, Gewicht | 2.2t |
