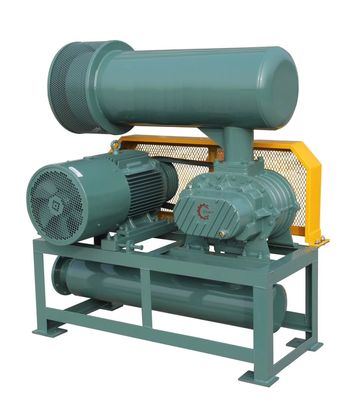

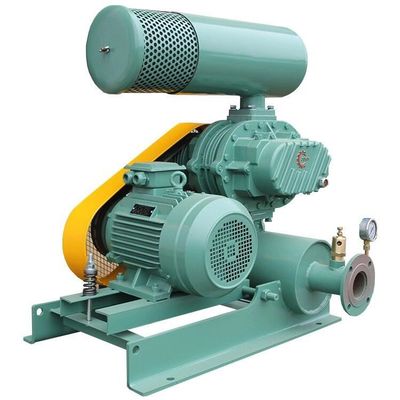

Compacte de Wortelventilator met geringe geluidssterkte Drie van de Structuursl4005 Lucht Tank van de Kwab de Dubbele Olie



De Compacte Structuur van de drie-Kwab Dubbele Ventilator met geringe geluidssterkte van de de Wortelslucht Olietank





Productomschrijving



1)De Wortelsventilator is een volumetrische ventilator.

2)De luchtstroom is evenredig aan de snelheid. Elke keer roteert de drie-kwab drijvende kracht, en twee drijvende kracht ademt en uitlaat voor drie keer

Vergeleken met het twee-kwab type, is de gastrilling minder, is de ladingsveranderingen kleiner, is de mechanische sterkte sterker, is het lawaai laag, en de trilling is klein

3) Er is 2pcs-drie-kwab drijvende kracht op de twee parallelle schachten. Het lichte hiaat is tussen de drijvende kracht en de binnenoppervlakte van de elliptische tank en elke drijvende kracht.

De drijvende kracht roteert bij met constante snelheid in de tegenovergestelde richting. Een bepaalde die hoeveelheid gas door de tank en de drijvende kracht wordt omringd wordt vervoerd van zuigingskant aan uitlaatkant

4) Elke drijvende kracht en het synchroniseren van toestel houden altijd de correcte fasepositie, is het wederzijdse contact niet gebeurd, zodat kan het zonder interne smering worden versneld, is het eenvoudige, stabiele verrichting en de prestaties, het passen aan divers doeleinden en gebruik in een brede waaier van gebieden aan.





Drie kwabdrijvende kracht die principe werken



Hoofdstructuur





Hoofdlijnen:

• Gedreven door spiraalvormige synchrone toestellen: Evenwichtige transmissie, met geringe geluidssterkte
• De goedkeuring van de geavanceerde drijvende krachtkromme in de wereld: het verhogen van de Volumeverhouding, hoog rendement
• Alle lagers worden ingevoerd uit NSK of SKF-het lager, het heeft goede ladingsprestaties en lang leven.
• De olieverbinding is gebruikte die Cr-verbinding uit de V.S. wordt ingevoerd.
• De koelmanier is luchtgekoeld en met water gekoeld
• De drijvende kracht gebruikt de drijvende kracht & de schacht geïntegreerde structuur. Het vermijdt de tekorten van de gespleten structuur van de drijvende krachtschacht.
• Compacte structuur, de dezelfde inham en structuur van de afzetdrijvende kracht, flexibele installatie
• Er zijn diverse installatiemanieren. De luchtventilator kan in horizontale luchtinham en verticale luchtinham worden geïnstalleerd gebruikend dezelfde bodem
• Het kan de positie van de drijfas, de juiste of linkerschachtaandrijving, hogere schacht of lagere schachtaandrijving ook veranderen
• De dubbele structuur van de olietank, plonssmering wordt gebruikt op het toesteleind en het aandrijvingseind, dat de betere hittedissipatie, verbetert en ook het betere smeringseffect van het lager en het toestel verbetert

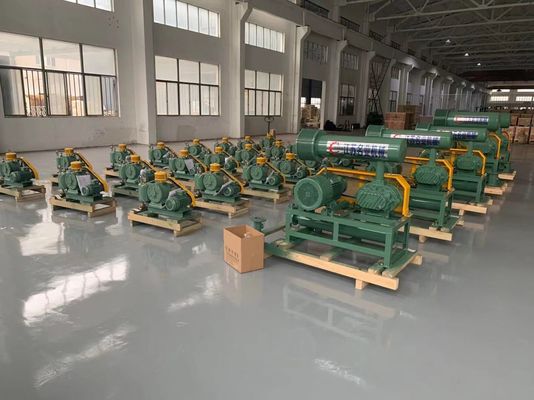

De verwijzing van de ventilatorinstallaties van de wortelslucht







Drijvende krachtcnc machinaal bewerkend centrum



De drijvende kracht is de drijvende kracht & geïntegreerd die schacht van qt500-7 wordt de gevormd. Het wordt volledig verwerkt door machinaal bewerkend centrum die de tekortkomingen te vermijden door de scheiding van de drijvende kracht en de schacht worden veroorzaakt (misvorming, thermische uitbreiding, verkeerde opstelling, slijtage, enz.)









De Prestatietestcentrum van de wortelsventilator



Ons bedrijf gebruikt het de ventilatorproefsysteem van microcomputerwortels dat gezamenlijk door onze bekende testontwikkeling en onderzoeksinstellingen in China onder de technische begeleiding van Japanse en Amerikaanse bedrijven wordt ontwikkeld.

Dit proefsysteem introduceert geavanceerd CRAS-signaalaanwinst en controlesysteem

Volgens de nationale de industrienorm <>>, is het uitgerust met diverse signaalsensoren en vertoningsinstrumenten die aan de vereisten van testnauwkeurigheid, hoge betrouwbaarheid en gemakkelijke observatie voldoen.

Het verzamelt de luchtstroom, winddruk, lawaai, trilling, snelheid, temperatuur, stroom, voltage en andere signalen in de computer. Het kan online controle, analyse, verslagopslag door computer realiseren, en het is het belangrijke niveau onder binnenlandse tegenhangers







Wortelsventilator ModelSelection:

1. Toepassing: Ventilator of Vacuüm
2. Luchteigenschappen: luchtnaam, staat, temperatuur, of het corrosief en explosief is.

In het geval van gemengde lucht, te wijzen gelieve op de op het samenstellingsverhouding en molecuulgewicht.

3. Druk: Kgf/Cm2, mmH₂ o, mmHg, Pa
4. Luchtstroom: M3/min de verwijzingsvoorwaarde (N: 01, een standaardluchtdruk, een droge de luchtstroom van de luchtstaat)

Standaardvoorwaarde (S: 201, een een standaardluchtdruk, de luchtstroom van de relatieve vochtigheids65% staat)

Zuigingsvoorwaarde (Zuigingstemperaturepressure, temperatuurwaarde)

5. Geïnstalleerde Plaats: binnen, openlucht, omgevingstemperatuur, of er een gevaarlijke plaats is
6. Motor: model, outputmacht, aantal polen, andere vereisten
7. Drivingway: Koppeling, v-Riem
8. Anderen: Lopende tijd, toebehoren en vervangstukken, het schilderen kleur
9. De toelaatbare waaier van de luchtstroom bij de gespecificeerde druk is ±5%





Specificaties

model	Uitlaat Haven Dia (MM.)	Snelheid	Verschillende druk voor de verschillende stroom van de Inhamlucht (M3/min) & schachtmacht (kW)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
		T/min	1000mmH20		2000mmH20		3000mmH20		4000mmH20		5000mmH20		6000mmH20		7000mmH20		8000mmH20
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
			M3 min	KW	M3 min	kW	M3 min	KW	M3 min	KW	M3 min	KW	M3 min	KW	M3 min	KW	M3/min	KW
SL 4005	50 (2“)	1000	2.46	0,80	2.11	1.30	1.88	1.80	1.67	2.40	1.48	2.90	1.25	3.50
		1200	3.11	0,90	2.78	1.60	2.53	2.20	2.32	2.90	2.13	3.50	1.91	4.20	1.76	4.70
		1400	3.76	1.10	3.43	1.80	3.18	2.60	2.97	3.30	2.78	4.10	2.56	4.90	2.42	5.50
		1600	4.41	1.20	4.08	2.10	3.83	2.90	3.62	3.80	3.43	4.70	3.22	5.60	3.07	6.30
		1800	5.06	1.40	4.73	2.30	4.48	3.30	4.27	4.30	4.08	5.30	3.87	6.20	3.72	7.10
		2000	5.71	1.50	5.38	2.60	5.13	3.70	4.92	4.80	4.73	5.90	4.52	6.90	4.38	7.90
		2200	6.36	1.70	6.03	2.80	5.78	4.00	5.57	5.20	5.38	6.40	5.18	7.60	5.03	8.70
SL 5003	65 (2,5“)	800	2.37	1.00	2.02	1.60	1.75	2.10	1.63	2.60	1.43	3.20	1.23	4.02
		1000	3.18	1.30	2.83	2.00	2.56	2.60	2.43	3.30	2.13	4.00	1.95	4.60	1.75	5.50
		1200	3.98	1.50	3.63	2.40	3.36	3.20	3.13	4.00	2.93	4.80	2.75	5.60	2.59	6.40
		1400	4.78	1.80	4.43	2.70	4.16	3.70	3.94	4.60	3.74	5.60	3.56	6.50	3.39	7.40	3.24	8.40
		1600	5.59	2.10	5.24	3.00	5.17	4.20	4.94	5.30	4.68	6.40	4.56	7.40	4.29	8.50	4.14	9.60
		1800	6.39	2.30	6.04	3.50	5.87	4.70	5.75	5.90	5.45	7.10	5.17	8.50	5.09	9.60	4.98	10.80
		2000	7.20	2.60	6.85	3.90	6.66	5.30	6.54	6.60	6.35	7.90	6.06	9.60	5.80	10.60	5.65	12.00
		2200	8.00	2.80	7.65	4.30	7.38	5.80	7.16	7.30	6.96	8.70	6.78	10.6	6.61	11.70	6.45	13.20

























































model	Uitlaat haven Dia (MM.)	Snelheid	Verschillende druk voor de verschillende stroom van de Inhamlucht (M3/min) & schachtmacht (kW)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
		T/min	1000mmH20		2000mmH20		3000mmH20		4000mmH20		5000mmH20		6000mmH20		7000mmH20		8000mmH20
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
			M3/min	KW	M3/min	kW	M3/min	KW	M3/min	KW	M3/min	KW	M3/min	KW	M3/min	KW	M3/min	KW
SL 5006	100 (4“)	800	3.84	1.30	3.35	2.20	2.97	3.00	2.66	3.80	2.38	4.70	2.12	5.50
		1000	5.34	1.70	4.98	2.70	4.78	3.80	4.66	4.80	4.53	5.90	4.38	6.90	3.97	7.90
		1200	6.36	2.00	6.25	3.30	6.01	4.50	5.88	5.80	5.46	7.00	4.98	8.88	4.65	9.50
		1400	7.88	2.30	7.78	3.80	7.56	5.30	7.46	6.70	7.23	8.20	6.90	9.70	6.56	11.10	6.34	12.60
		1600	9.70	2.70	9.55	4.30	9.37	6.00	9.12	7.70	8.76	9.40	8.21	11.00	8.05	12.70	7.88	14.40
		1800	11.13	3.00	11.00	4.90	10.67	6.80	10.23	8.70	9.88	10.50	9.50	12.40	9.18	14.30	8.89	16.20
		2000	12.39	3.30	12.22	5.40	11.78	7.50	11.56	10.20	11.34	11.70	11.11	13.80	10.89	15.90	10.22	18.00
		2200	13.64	3.70	13.15	6.00	12.78	8.30	12.46	10.60	12.18	12.90	11.93	15.20	11.69	17.50	11.48	19.80
SL 5009	100 (4“)	800	5.83	1.70	5.20	2.90	4.72	4.20	4.32	5.40	3.96	6.00	3.62	6.90
		1000	7.98	2.10	7.67	3.70	7.32	5.20	7.04	6.70	6.80	8.30	6.45	9.30
		1200	9.50	2.60	8.87	4.40	8.39	6.20	7.99	8.10	7.63	9.90	7.21	10.90
		1400	11.33	3.00	10.71	5.10	10.23	7.30	9.82	9.40	9.47	11.60	9.12	12.60
		1600	13.17	3.40	12.54	5.90	12.03	8.30	11.66	10.80	11.30	13.20	10.78	15.20
		1800	15.00	3.90	14.38	6.60	13.90	9.40	13.49	12.10	13.14	14.90	12.14	16.90
		2000	16.84	4.30	16.21	7.40	15.73	10.40	15.33	13.50	14.97	16.50	13.57	18.50
		2200	18.67	4.70	18.05	8.10	17.57	11.50	17.16	14.80	16.81	18.20	16.11	20.20





model	Dia van de uitlaathaven (MM.)	Snelheid	Verschillende druk voor de verschillende stroom van de Inhamlucht (M3/min) & schachtmacht (kW)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
		T/min	1000mmH20		2000mmH20		3000mmH20		4000mmH20		5000mmH20		6000mmH20		7000mmH20		8000mmH20
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
			M3/min	KW	M3/min	kW	M3/min	KW	M3/min	KW	M3/min	KW	M3/min	KW	M3/min	KW	M3/min	KW
SL 6005	80 (3“)	800	4.63	1.70	4.07	2.70	3.65	3.60	3.29	4.60	2.97	5.60	2.68	6.60	2.42	7.60
		1000	6.13	2.10	5.57	3.30	5.14	4.60	4.78	5.80	4.46	7.10	4.17	8.30	3.91	9.50	3.66	10.80
		1200	7.62	2.50	7.07	4.00	6.64	5.50	6.28	7.00	5.96	8.50	5.67	10.00	5.76	11.50	5.00	12.90
		1400	9.12	2.90	8.56	4.60	8.13	6.40	7.77	8.10	7.45	9.90	7.17	11.60	6.90	13.40	6.65	15.10
		1600	10.61	3.30	10.06	--	9.63	7.30	9.27	9.30	8.95	11.30	8.66	13.30	8.40	15.30	8.15	17.30
		1800	12.11	3.70	11.55	6.00	11.12	8.20	10.76	10.50	10.44	12.70	10.16	14.90	9.89	17.20	9.64	19.40
		2000	13.60	4.10	13.05	6.60	12.62	9.10	12.26	11.60	11.94	14.10	11.65	16.60	11.39	19.10	11.14	21.60
SL 6008	125 (5“)	800	7.41	2.30	6.51	3.80	5.83	5.40	5.25	7.00	4.74	8.60	4.28	10.20	3.86	11.80
		1000	10.45	2.80	9.88	4.80	9.46	6.80	9.12	8.80	8.53	10.80	8.21	12.80	7.88	14.80	7.12	16.70
		1200	12.98	3.40	12.29	5.80	11.61	8.20	11.12	10.50	10.52	12.90	10.21	15.30	9.64	17.70	9.25	20.10
		1400	15.58	3.90	15.12	6.70	14.77	9.50	14.42	12.30	13.91	15.10	13.45	17.90	13.01	20.70	12.64	23.40
		1600	16.97	4.50	16.45	7.70	15.99	10.90	15.43	14.10	14.97	17.20	14.35	20.40	13.67	23.60	13.03	26.80
		1800	19.67	5.10	19.46	8.70	18.99	12.20	18.50	15.80	18.10	19.40	17.78	23.00	17.40	26.60	17.03	30.10
		2000	21.75	5.60	20.85	9.60	20.17	13.60	19.59	17.60	19.08	21.60	18.62	25.50	18.20	29.50	17.81	33.50



model	Uitlaat haven Dia (MM.)	Snelheid	Verschillende druk voor de verschillende stroom van de Inhamlucht (M3/min) & schachtmacht (kW)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
		T/min	1000mmH20		2000mmH20		3000mmH20		4000mmH20		5000mmH20		6000mmH20		7000mmH20		8000mmH20
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
			M3/min	KW	M3/min	kW	M3/min	KW	M3/min	KW	M3/min	KW	M3/min	KW	M3/min	KW	M3/min	KW
SL 6015	150 (6“)	800	14.90	3.60	14.22	6.60	13.94	9.60	12.86	12.60	10.40	14.30	8.70	16.30
		1000	19.38	4.60	18.71	8.30	17.43	12.00	16.34	15.80	15.20	19.93	14.20	22.93
		1200	22.87	5.50	21.20	10.00	19.91	14.40	18.83	18.90	17.83	21.40	16.07	23.40
		1400	27.36	6.40	25.68	11.60	24.40	16.80	23.31	22.10	22.02	25.00	20.12	28.00
		1600	31.84	7.30	30.17	13.30	28.88	19.30	27.80	25.20	26.21	28.60	24.56	31.60
		1800	36.33	8.20	34.65	14.90	33.37	21.70	32.28	28.40	30.40	32.20	27.49	36.20
		2000	40.81	9.10	39.14	16.60	37.85	24.10	36.77	31.50	34.59	35.70	30.50	39.70
SL 7006	100 (4“)	700	6.93	2.10	6.26	3.60	5.75	5.00	5.32	6.40	4.94	7.80	4.59	9.30	4.27	10.70	4.24	10.90
		800	8.15	2.50	7.48	4.10	6.97	5.70	6.54	7.30	6.16	9.00	5.81	10.60	5.50	12.20	5.20	13.80
		1000	10.59	3.10	9.92	5.10	9.41	7.10	8.98	9.20	8.60	11.20	8.25	13.20	7.94	15.30	7.64	17.30
		1200	13.03	3.70	12.36	6.10	11.85	8.60	11.42	11.00	11.04	13.40	10.69	15.90	10.38	18.30	10.08	20.80
		1400	15.47	4.30	14.81	7.10	14.29	10.00	13.86	12.80	13.48	15.70	13.13	18.50	12.82	21.40	12.52	24.20
		1600	17.91	4.90	17.25	8.20	16.73	11.40	16.30	14.70	15.92	17.90	15.58	21.20	15.26	24.40	14.96	27.70







model	Uitlaat haven Dia MM.	snelheid	Verschillende druk voor de verschillende stroom van de Inhamlucht (M3/min) & schachtmacht (kW)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
		T/min	1000mmH20		2000mmH20		3000mmH20		4000mmH20		5000mmH20		6000mmH20		7000mmH20		8000mmH20
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
			M3/min	KW	M3/min	kW	M3/min	KW	M3/min	KW	M3/min	KW	M3/min	KW	M3/min	KW	M3/min	KW
SL 7011	150 (6“)	700	12.99	3.30	11.87	5.90	11.77	8.60	11.45	11.20	10.98	13.80	10.09	16.40	9.56	19.00
		800	16.23	3.80	15.11	6.80	14.78	9.80	14.54	12.80	13.90	15.70	13.33	18.70	12.80	21.70	12.11	24.70
		1000	20.71	4.80	19.59	8.50	18.74	12.20	18.02	16.00	17.38	19.70	16.81	23.40	16.28	27.10	14.79	30.90
		1200	24.88	5.70	24.11	10.00	23.25	14.50	22.52	19.00	21.88	23.40	21.31	27.90	20.78	32.40	19.28	36.90
		1400	29.72	6.50	28.59	11.70	27.73	16.90	27.00	22.10	26.36	27.40	25.79	32.60	25.26	37.80	24.76	43.00
		1600	33.20	7.40	32.07	13.40	31.21	19.30	30.48	25.30	29.84	31.30	29.27	37.20	28.74	43.20	28.24	49.20
SL 7018	200 (8“)	700	21.55	4.80	19.79	9.10	18.45	13.40	17.33	17.60	16.30	18.50	14.80	19.50
		800	26.22	5.50	25.46	10.40	24.12	15.30	23.56	20.20	22.70	26.50	20.70	30.50
		1000	32.54	6.90	30.79	13.00	29.45	19.10	28.32	25.20	27.60	30.34	25.60	35.34
		1200	39.87	8.30	38.12	15.60	36.77	22.90	35.65	30.20	34.90	35.60	32.63	40.60
		1400	47.20	9.70	45.44	18.20	44.10	26.70	42.98	35.30	40.00	39.45	37.00	44.45
		1600	54.53	11.00	52.77	20.80	51.43	30.60	50.30	40.30	48.65	44.20	43.55	50.20









model	Uitlaat haven Dia MM.	Snelheid	Verschillende druk voor de verschillende stroom van de Inhamlucht (M3/min) & schachtmacht (kW)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
		T/min	1000mmH20		2000mmH20		3000mmH20		4000mmH20		5000mmH20		6000mmH20		7000mmH20		8000mmH20
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
			M3/min	KW	M3/min	kW	M3/min	KW	M3/min	KW	M3/min	KW	M3/min	KW	M3/min	KW	M3/min	KW
SL 8016	200 (8“)	700	20.38	7.05	18.18	10.56	16.54	14.36	15.11	17.37	13.90	21.58	12.80	25.78
		850	25.87	8.56	23.67	13.38	22.02	17.44	20.60	21.10	19.39	26.20	18.29	31.30
		1000	31.35	10.08	29.16	15.09	27.51	20.52	26.09	24.82	24.88	30.82	23.78	36.82	22.72	42.83	21.80	48.83
		1150	36.84	11.59	34.65	17.35	33.00	23.59	31.57	28.54	30.37	35.45	29.27	42.35	28.21	49.25	27.29	56.15
		1250	40.50	12.60	38.30	18.86	36.66	25.65	35.23	31.02	34.02	38.53	32.93	46.03	31.87	53.53	30.95	61.04
		1400	45.99	14.11	43.79	21.12	42.15	28.72	40.72	34.75	39.51	43.15	38.41	51.55	37.35	59.96	36.44	68.36
		1500	49.65	15.11	47.45	22.63	45.80	30.78	44.38	37.23	43.17	46.23	42.07	55.24	41.01	64.24	40.10	73.24
SL 8024	250 (10“)	700	30.85	9.34	27.73	14.94	25.32	20.92	23.29	25.74	21.54	32.04	19.95	38.33
		850	39.07	11.34	35.95	18.14	33.54	25.41	31.51	31.26	29.76	38.90	28.17	46.54
		1000	47.29	13.34	44.17	21.34	41.76	29.89	39.73	36.77	37.98	45.77	36.39	54.76
		1150	55.51	15.34	52.39	24.54	49.98	34.37	47.95	42.29	46.20	52.63	44.61	62.97
		1250	60.99	16.67	57.87	26.67	55.46	37.36	53.43	45.97	51.68	57.21	50.09	68.45
		1400	69.21	18.67	66.09	29.87	63.68	41.85	61.65	51.48	59.90	64.27	58.31	76.66
		1500	74.69	20.01	71.57	32.00	69.16	44.84	67.13	55.16	65.38	68.65	63.79	82.14







model	Uitlaathaven Dia (MM.)	Snelheid	Verschillende druk voor de verschillende stroom van de Inhamlucht (M3/min) & schachtmacht (kW)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
		T/min	1000mmH20		2000mmH20		3000mmH20		4000mmH20		5000mmH20		6000mmH20		7000mmH20		8000mmH20
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
			M3/min	KW	M3/min	kW	M3/min	KW	M3/min	KW	M3/min	KW	M3/min	KW	M3/min	KW	M3/min	KW
SL 9020	250 (10“)	700	34.83	10.06	31.68	16.32	29.26	23.00	27.20	28.40	25.44	35.35	23.81	42.31
		850	43.92	12.22	40.77	19.82	38.35	27.93	36.29	34.48	34.53	42.93	32.89	51.38
		1000	53.01	14.37	49.86	23.32	47.43	32.86	45.37	40.57	43.62	50.50	41.98	60.44	40.47	70.38	39.13	80.32
		1150	62.09	16.53	58.94	26.82	56.52	37.79	54.46	46.65	52.70	58.08	51.07	69.51	49.55	80.94	48.22	92.37
		1250	68.15	17.96	65.00	29.15	62.58	41.08	60.52	50.71	58.76	63.13	57.13	75.55	55.61	87.98	54.28	100.40
		1400	77.24	20.12	74.09	32.64	71.66	46.01	69.60	56.79	67.85	70.71	66.21	84.62	64.70	98.54	63.36	112.45
		1500	83.30	21.56	80.15	34.98	77.72	49.30	75.66	60.85	73.91	75.76	72.27	90.67	70.76	105.57	69.42	120.48
SL 9030	300 (12“)	700	52.65	13.82	48.12	23.54	44.68	33.83	41.78	42.20	39.24	52.61	36.97	63.01
		850	66.25	16.79	61.71	28.58	58.27	41.08	55.37	51.24	52.83	63.88	50.57	76.52
		1000	79.84	19.75	75.31	33.62	71.86	48.32	68.96	60.28	66.43	75.15	64.16	90.02
		1150	93.43	22.71	88.90	38.67	85.46	55.57	82.56	69.33	80.02	86.43	77.75	103.52
		1250	102.49	25.67	97.96	43.71	94.52	62.82	91.62	78.37	89.08	97.70	86.82	117.03
		1400	116.09	27.65	111.56	47.07	108.11	67.65	105.21	84.40	102.68	105.21	100.41	126.03
		1500	125.15	29.62	120.62	50.44	117.18	72.49	114.28	90.43	111.74	112.73	109.47	135.03
Model	Uitlaathaven Dia (MM.)	Snelheid	Verschillende druk voor de verschillende stroom van de Inhamlucht (M3/min) & schachtmacht (kW)
			0.1kgf/cm2		0.2kgf/cm2		0.3kgf/cm2		0.4kgf/cm2		0.5kgf/cm2		0.6kgf/cm2		0.7kgf/cm2		0.8kgf/cm2
		T/min	1000mmH20		2000mmH20		3000mmH20		4000mmH20		5000mmH20		6000mmH20		7000mmH20		8000mmH20
			0.01Mpa		0.02Mpa		0.03Mpa		0.04Mpa		0.05Mpa		0.06Mpa		0.07Mpa		0.08Mpa
			M3/min	KW	M3/min	kW	M3/min	KW	M3/min	KW	M3/min	KW	M3/min	KW	M3/min	KW	M3/min	KW
SL 10027	300 (12“)	800	74.04	17.21	69.22	29.60	65.60	42.71	62.59	53.39	59.88	66.58	57.57	79.77
		900	79.06	19.36	74.24	33.30	70.63	48.05	67.61	60.07	64.90	74.90	62.59	89.74
		1000	89.11	21.51	84.29	37.00	80.67	53.39	77.66	66.74	74.95	83.23	72.64	99.71	70.32	116.19	68.32	132.68
		1100	99.16	23.66	94.34	40.70	90.72	58.73	87.70	73.42	84.99	91.55	82.68	109.68	80.37	127.81	78.36	145.94
		1250	114.23	26.89	109.41	46.25	105.79	66.74	102.77	83.43	100.06	104.03	97.75	124.64	95.44	145.24	93.43	165.85
		1400	129.30	30.11	124.47	51.80	120.86	74.74	117.84	93.44	115.13	116.52	112.82	139.59	110.51	162.67	108.50	185.75
SL 10034	350 (14“)	800	94.08	20.95	88.39	36.78	84.08	53.48	80.41	67.13	77.24	83.75	74.33	100.37
		900	100.42	23.57	94.72	41.38	90.41	60.17	86.74	75.52	83.57	94.22	80.66	112.92
		1000	113.08	26.19	107.38	45.98	103.07	66.85	99.40	83.91	96.24	104.69	93.32	125.47
		1100	125.74	30.12	120.04	52.87	115.74	76.88	112.06	96.50	108.90	120.39	105.99	144.28
		1250	144.73	34.05	139.04	59.77	134.73	86.91	131.06	109.09	127.89	136.10	124.98	163.10
		1400	163.73	36.67	158.03	64.37	153.72	93.59	150.05	117.48	146.89	146.56	143.97	175.65
