Productdetails:
|
| Naam van het product: | Horizontale Richtingboringsinstallaties | Machtstype: | Hydraulische |
|---|---|---|---|
| model: | Fdp-60 | Max. Duwcapaciteit: | 610KN (137130 lbf) |
| Toepassing: | het ondergrondse pijp leggen | Materiaal: | hoog-stevig staal |
| Hoog licht: | Hydraulische boorplatform,Horizontale directionele boren Machine |
||

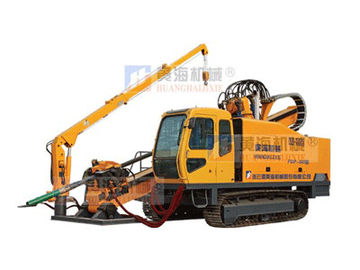

Fdp-60 is de horizontale richtingdieboringsinstallatie, met de voordelen en de kenmerken van diverse HDD-installaties in China wordt en in het buitenland, een hoog-voldoende die boorinstallatie door ons wordt vervaardigd geïntegreerd die gebaseerd op meer dan 10 jaar ervaringen ontwerpen.
Uitgerust met de dieselmotor bij de macht van 225KW, de boorinstallatie krachtig genoeg is om diverse problemen te behandelen. Alle nieuwe fdp-60 verstrekken 610KN van het feeding&pulling van kracht en Max. 27000N·m. torsie om succesvolle prestaties te bereiken. Het rek en pignontransmissiesysteem wordt ontworpen met geavanceerde technologie, die betrouwbaardere en veiligere beweging van boorhoofd verzekert. Het kruippakje van uitstekende kwaliteit maakt het voor boorinstallatie mogelijk zich snel te bewegen. De cabine van de exploitant is met breed gebied van mening en goede geluidsisolatie. Alle soorten controle van maten worden opgezet in de cabine, die het eenvoudig maakt om de installatie in werking te stellen. Een kraan met capaciteit van twee ton is in bijlage met de belangrijkste machine om het geschikte werken voor exploitant te verzekeren. De geschikte modder wordt voorzien voor boring door de modderpomp van Maximum stroom 600L/min en Maximum druk 8 Mpa.
De belangrijkste hydraulische componenten zijn allen beroemd merk van Europese en Amerikaanse leveranciers, worden het het overdrachtgeval en reductiemiddel goedgekeurd van bekende Europese factorys, dus is de betrouwbare verrichting van de installatie gewaarborgd.
Fdp-60 de installatie wordt hoofdzakelijk gebruikt voor de burgerbouw vooral voor ondergrondse pijp leggend met 600KN-trekkrachtcapaciteit.
De belangrijkste Machine | |
Vermogen van Motor | 225 kW (302HP) @2200r/min |
Max. Duwcapaciteit | 610KN (137130 lbf) |
Max. Trekkrachtcapaciteit | 610KN (137130 lbf) |
Geschatte Torsie | 27000 N·m (19900 lbf·voet) @45 r/min |
13500 N·m (9950 lbf·voet) @90 r/min | |
Holle Asomwenteling | 045 r/min |
090 r/min | |
Het voeden Slag | 6000 mm (236.2 duim) |
Diameter van Gidsgat | 240 mm (9.5 duim) |
Het boren Hoek | 8°18° |
Bewegingswijze | Aangedreven met Spoorassemblage |
Afmeting (L×W×H) | 9000×2750×2800 mm (354×108×110-duim) |
Gewicht | 24000 kg (52920 pond) |
Modderpomp | |
Specificatie | Bwf-600 |
Max. Lossing | 600 l/min. (158.5 Gallons van de V.S./min) |
Piekdruk | 8 Mpa (1160 psi) |
Gewicht | 650kg (1433 pond) |
Boringshulpmiddelen en hulpsysteem | |
Specificatie van Staaf | 102×5000 mm (4.02×197-duim) |
Gidsbeetje | 170 mm (6.7 duim) |
Ruimer | 425; 500; 680; 760; 820; 920; 1000 (16.7; 19.7; 26.8; 29.9; 32.3; 36.2; 39.4 duim) |
Verdeler | 80T (176400 pond) |
Drijver | Facultatief Deel |
