Productdetails:
|
| De Boring van de stichtingsstapel: | 100m (328 voet) | Het hydro geologische goed boren: | 150m (492 voet) |
|---|---|---|---|
| Core boren: | 600m (1968 voet) | macht: | 22kW |
| Draadkabel Dia: | 12,5 mm (0,49 duim) | Cilinder I.D: | 70 mm (2,76 duim) |
| Dia van de cilinderstaaf: | 35 mm (1,38 duim) | max. het opheffen kracht: | 60 KN (13488 lbf) |
| Hoog licht: | Core Boorinstallaties,de boring van de diamantkern |
||

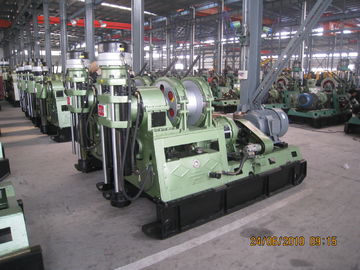

X-y-2 is de kernboring een nieuwe boringsinstallatie die wordt ontwikkeld om de toenemende vraag van zowel de gebruikers als de ontwikkeling van de geologische industrie te ontmoeten. Het wordt toegepast op geologische techniek, hydrogeologie goed en techniek met grote diameter. Zijn boorbeetje is hoofdzakelijk diamant en wolfram-getipte degenen.
De installatie van de x-y-2 diamantkern is lichtgewicht en gemakkelijk te vervoeren. Het keurt de dieselmotor van Deutz F3L 912 of de elektrische motor van 22KW goed en zijn snelheidsgamma is breed. Dank aan de regeling van zijn kabel, zijn kruk kan het ineenstrengelen van de kabel vermijden en zijn slijtage vertragen. Wanneer het lopen op het hoge snelheidsniveau, kan zijn transmissieriem de diamantkern maken zacht in de ongelijke vorming monteren en daarom het risico van schade en mechanische mislukking verminderen.
Specificaties
1. Het boren capaciteit
| Boortype | Het boren diepte |
| De boring van de stichtingsstapel | 100m (328 voet) |
| Het hydro geologische goed boren | 150m (492 voet) |
| Kernboring | 600m (1968 voet) |
2. Rotator
| Type van machtsmotor | Van de diesel de installatie diamantkern | De kerninstallatie van de Electromotordiamant |
| Positieve snelheid (r/min) | 92, 152, 230, 330, 293, 485, 734, 1056 | 92, 152, 230, 330, 293, 485, 734, 1056 |
| Negatieve snelheid (r/min) | 81, 258 | 81, 258 |
| Max. torsie van As | 2.1 KN·m (1548 lbf·voet) | 2.1 KN·m (1548 lbf·voet) |
| As I.D | 93mm (3,66 duim) | 93mm (3,66 duim) |
3. Hijstoestel
Het hijsen van capaciteit (enig-Derde van de kabel): 31300, 12600, 8800 N (7034, 2831, 1978 lbf)
Het opheffen van snelheid van draadkabel (de derde kabel): 0,64, 1,05, 1,6, 2,3 m/s (2,1, 3,44, 5,25, 7,54 inch/s)
Dia van de draadkabel.: 12,5 mm (0,49 duim)
Trommeldia van de installatie van de diamantkern: 194 mm (7,64 duim)
Dia van de remrand.: 360 mm (14,17 duim)
Trommellengte: 150 mm (5,91 duim)
Rembandbreedte: -90 mm (3,54 duim)
Trommelcapaciteit: 80 m (262.4feet)
4. Reizend apparaat
De slag van de intrekkencilinder van de installatie van de diamantkern: 600 mm (23,62 duim)
Afstand tussen boorinstallatie en gat: 420 mm (16,54 duim)
5. Het onder druk zetten systeem
Cilinderi.d.: 70 mm (2,76 duim)
Dia van de cilinderstaaf: 35 mm (1,38 duim)
Max. Druk van de installatie van de diamantkern: 45 KN (10116 lbf)
Max. het Opheffen kracht: 60 KN (13488 lbf)
Cilinderslag: 550 mm (21,65 duim)
6. Oliepomp
Type: Cbf-e416-AL de installatie van de diamantkern
Verplaatsing: 16 L/min. (4,22 Gallons van de V.S./min)
Snelheid (r/min): 1500
Werkdruk: 8 Mpa (1160 psi)
Max. Druk: 20 Mpa (2901 psi)
7. Boorstaaf
(1) de hexagonale Hoed: Φ89×79 mm, Φ76×66 mm, Φ60×53 mm
(Duim Φ3.50×3.11, duim Φ3.0×2.60, duim Φ2.36×2.09)
(2) Φ89 mm, Φ71 mm, Φ50 mm (duim Φ3.50, duim Φ2.80, duim Φ1.97)
8. Machtsmotor
De installatie van de diamantkern met dieselmotor Deutz F3L 912 28KW (37.5HP) 1500 t/min
De installatie van de diamantkern met electromotor y180l-4 22KW (29.5HP) 1470 t/min
9. Afmetingen (L×W×H): 2177×950×1863 mm (85.71×37.40×73.35-duim)
10. Gewicht van boor (zonder machtseenheid): ongeveer 1300 kg (2867 pond)
